9.11. Тормозной диск

Предупреждение

При работе тормозных колодок образует тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.

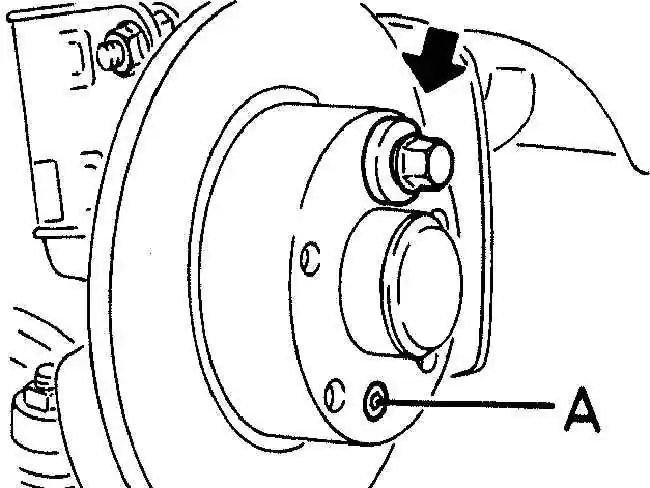

Ввинчивание болта с шайбой толщиной 10 мм в отверстие, расположенное с противоположной стороны винта крепления тормозного диска

Проверка

Предупреждение

При необходимости замены тормозного диска также необходимо заменить и второй тормозной диск для обеспечения равномерности торможения. При замене тормозных дисков также необходимо заменить тормозные колодки.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее переднее колесо.
2. Установите на болт крепления колеса шайбу толщиной 10 мм и ввинтите болт крепления в отверстие, распложенное с противоположной стороны винта крепления тормозного диска.
3. Медленно проверните тормозной диск так, чтобы его можно было рассмотреть с двух сторон. Износ тормозного диска от колодок должен находиться в допустимых пределах. Если имеются трещины на диске, диск подлежит замене.
4. Используя микрометр, измерьте толщину тормозного диска.
5. Индикатором часового типа проверьте биение тормозного диска. Индикатор часового типа закрепите в любом удобном месте и, проворачивая тормозной диск, определите его биение на расстоянии 10 мм от наружного края.
6. Перед проверкой биения тормозного диска убедитесь, что подшипник ступицы находится в хорошем состоянии.
7. Проверьте тормозной диск на наличие трещин, особенно вокруг отверстий под болты крепления колеса, а также на наличие износа или механических повреждений и, при необходимости, замените его.
