9.29. Трос ручного тормоза

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Трос ручного тормоза состоит из двух частей разной длины. Длинный трос соединяет тягу через регулятор с ручным тормозом правого колеса. Короткий трос соединяет регулятор с ручным тормозом левого колеса. Замена тросов может производиться независимо друг от друга.
2. При наличии снимите колпаки задних колес и ослабьте болты крепления колес. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите задние колеса.
3. Отметьте расположение тросов для правильной повторной установки их на свои места.
4. Снимите соответствующий тормозной барабан.

ДЛИННЫЙ ТРОС

Снятие

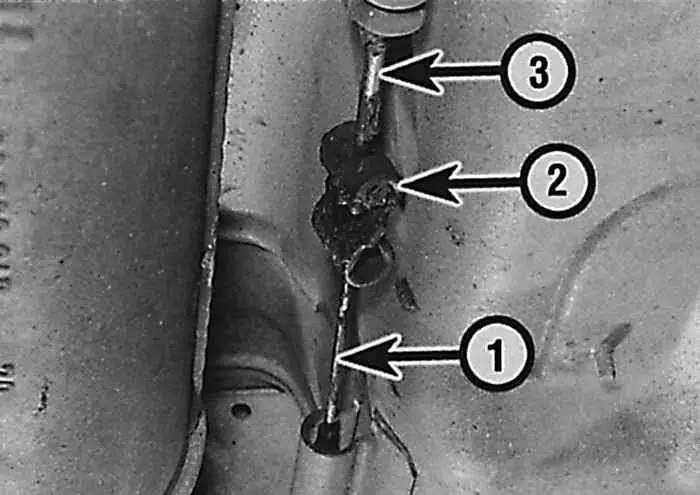

Место соединения троса ручного тормоза с тягой ручного тормоза
 1 – трос ручного тормоза;
2 – соединитель;
3 – тяга рычага ручного тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Измерьте длину резьбовой втулки троса ручного тормоза, выступающей из регулятора на балке задней оси, затем свинтите гайку регулятора с резьбовой втулки.
2. Отсоедините трос ручного тормоза от тяги рычага ручного тормоза на днище автомобиля (см. рисунок).
3. Извлеките трос ручного тормоза из направляющих на днище автомобиля.
4. Отсоедините трос ручного тормоза от регулятора на задней балке автомобиля.
5. Отсоедините конец троса ручного тормоза от рычага управления на тормозной колодке, затем, используя лезвие отвертки как рычаг, снимите пластину, крепящую оболочку троса ручного тормоза к тормозному щиту.
Снимите трос ручного тормоза, освободив его из направляющей на задней балке.

Установка

Установка производится в последовательности, обратной снятию с учетом следующих моментов...

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Навинтите гайку регулятора на резьбовую втулку на то же расстояние, что и перед снятием.
2. Проверьте правильность расположения троса ручного тормоза.
3. Установите тормозной барабан.
4. Отрегулируйте ручной тормоз, затем установите колеса и опустите автомобиль на землю.

КОРОТКИЙ ТРОС

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Измерьте длину резьбовой втулки троса ручного тормоза, выступающей из регулятора на балке задней оси, затем свинтите гайку регулятора с резьбовой втулки.
2. Отсоедините трос ручного тормоза от регулятора на задней балке автомобиля.
3. Отсоедините конец троса ручного тормоза от рычага управления на тормозной колодке, затем, используя лезвие отвертки как рычаг, снимите пластину, крепящую оболочку троса ручного тормоза к тормозному щиту.
4. Снимите трос ручного тормоза, освободив его из направляющей на задней балке.

Установка

Установка производится в последовательности, обратной снятию с учетом следующих моментов...

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Навинтите гайку регулятора на резьбовую втулку на то же расстояние, что и перед снятием.
2. Проверьте правильность расположения троса ручного тормоза.
3. Установите тормозной барабан.
4. Отрегулируйте ручной тормоз, затем установите колеса и опустите автомобиль на землю.
