2.4.6. Насос усилителя рулевого управления (XU9J4 с 16 клапанами)

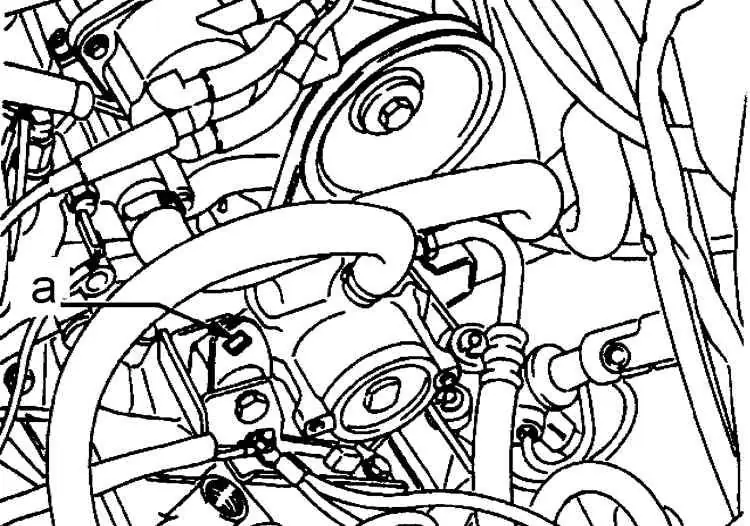

Квадратное отверстие поворота рычага натяжения ремня на XU9J4 моделях с 16 клапанами

 а – отверстие поворота рычага натяжения ремня

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Слить жидкость из гидросистемы рулевого управления.
2. Ослабить монтажные болты насоса и снять приводной ремень.
3. Отвинтить трубопроводы высокого и низкого давления на насосе.
4. Отвинтить болты и снять насос.

Установка и регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в обратном порядке.
2. Усилие затягивания 55 Нм для нового ремня и 30 Нм для повторно используемого ремня.
3. Заполнить систему жидкостью и проверить герметичность.

Контроль герметичности

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Визуально осмотреть поверхности разъема, прокладки и уплотнения для определения утечек воды, масла или топлива.
2. Обратить особое внимание на области вокруг уплотнения распределительного вала, головки блока цилиндров, масляного фильтра и поверхностей разъема поддона. Имейте в виду, что в течение времени некоторая небольшая утечка должна ожидаться из этих областей. Если утечка найдена, заменить прокладку или уплотнение.
3. Также проверить состояние всех связанных с двигателем труб и шлангов.
