11.3. Замена тормозных колодок

Замену тормозных колодок следует производить на обоих колёсах одной оси. Ниже приводится описание только для одного колеса.

Передние колодки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте автомобиль и снимите передние колёса.

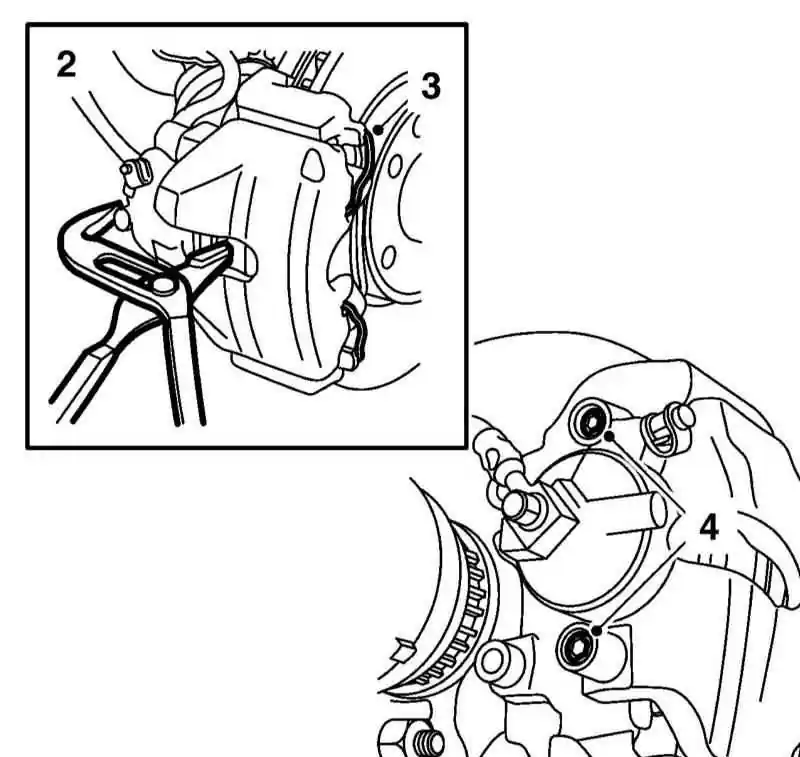

  1. Выжмите поршень тормозного цилиндра (2), снимите скобу (3) суппорта, пыльники направляющих пальцев (4) и выверните направляющие пальцы.

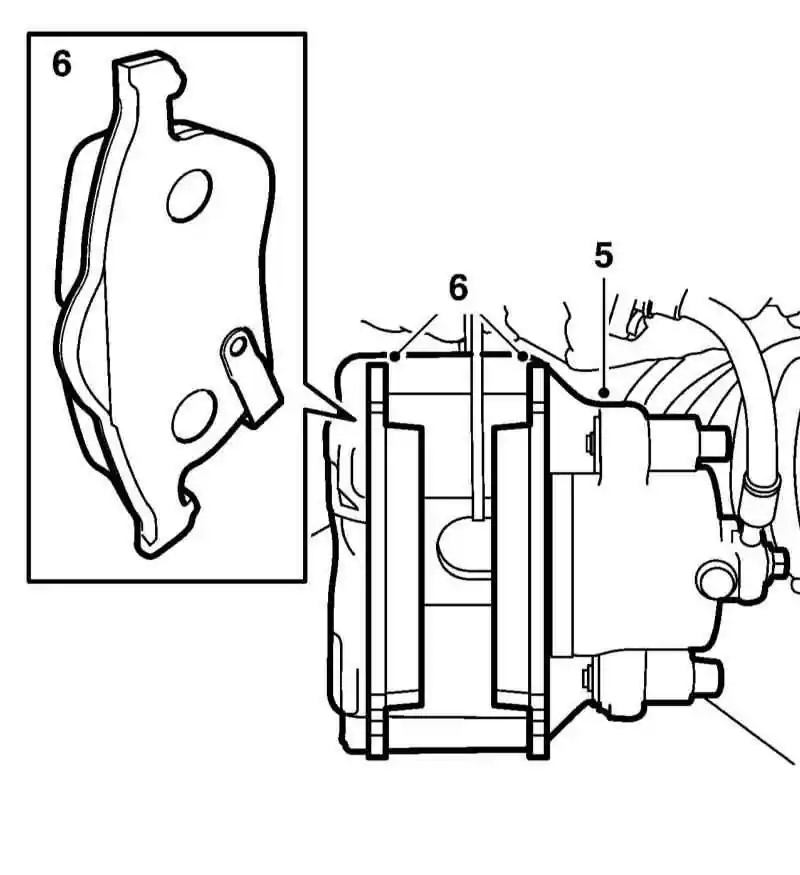

  1. Снимите суппорт (5) с анкерной скобы и подвесьте его на стойке подвески так, чтобы не нагружать тормозной шланг. Снимите колодки (6).
  1. Очистите внутренние поверхности суппорта мягкой проволочной щёткой и проверьте состояние пыльников.
  2. Установите новые колодки.

Наружные колодки с акустическим индикатором износа устанавливайте индикатором вниз; внутренние колодки устанавливайте так, чтобы стрелки на них указывали в направлении вращения тормозного диска при движении автомобиля вперёд.

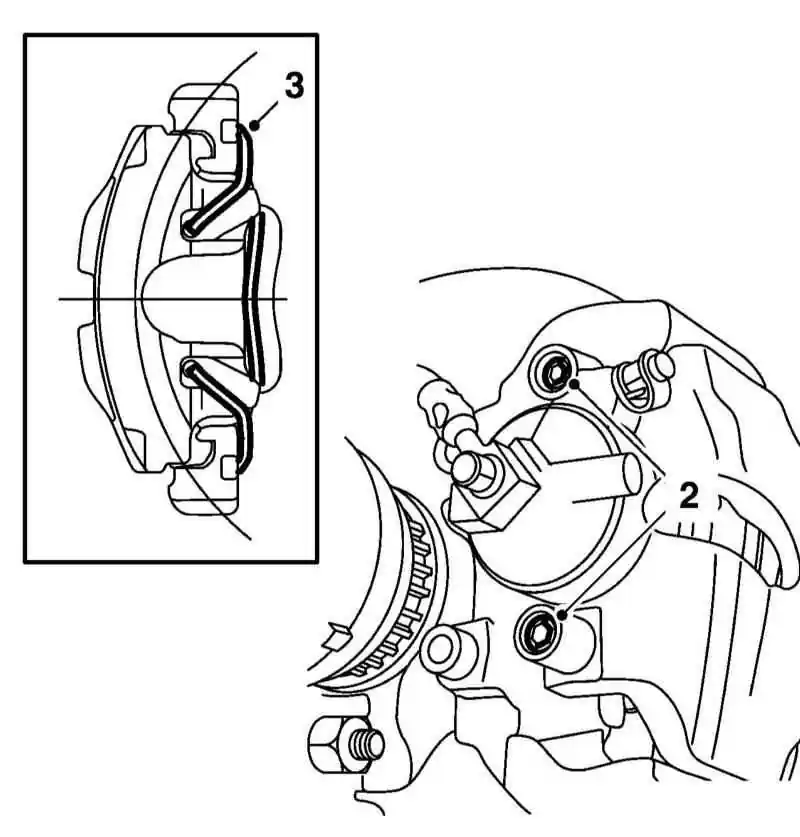

  1. Установите суппорт, очистите направляющие пальцы и затяните их. Наденете на пальцы пыльники.
  1. Установите скобу суппорта.
  1. Установите колёса, опустите автомобиль на землю и выжмите педаль тормоза, чтобы отжать поршни тормозных цилиндров.
  2. В заключение проверьте уровень тормозной жидкости и при необходимости откорректируйте его.

Задние колодки

Замена тормозных колодок задних колёс моделей с 1999 г. вып. (с плавающими задними суппортами) производится аналогично замене колодок передних колёс.

Колодку с пружиной следует устанавливать напротив поршня. Ниже приводится описание замены колодок моделей до 1999 г. вып. (с неподвижными 2-поршневыми суппортами).


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте автомобиль и снимите задние колёса.

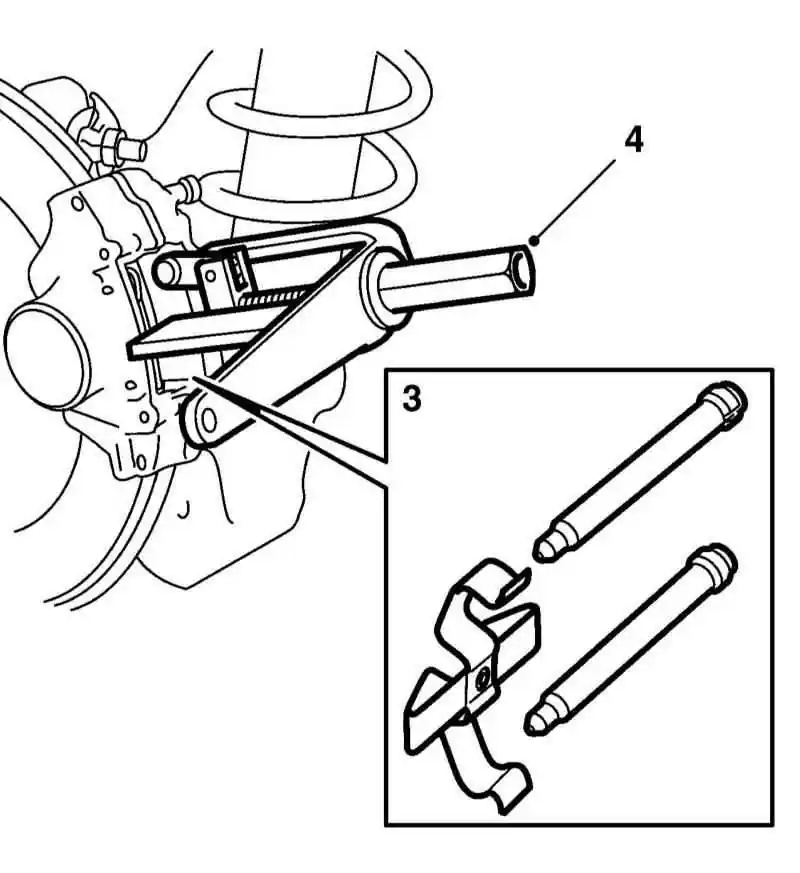

  1. Отожмите поршень тормозного цилиндра (наружный), извлеките направляющие пальцы и пружины (3).
  1. Снимите колодки. При необходимости воспользуйтесь специальным съёмником.
  2. Очистите мягкой проволочной щёткой поверхности суппорта, сопрягаемые с колодками. Осмотрите пыльники и при необходимости замените их.
  3. Смажьте сопрягаемые поверхности колодок медной смазкой и установите колодки в суппорт.
  4. Установите пружины и пальцы, затем установите колёса и опустите автомобиль на землю.
  5. Выжмите педаль тормоза, чтобы отжать поршни тормозных цилиндров и в заключение проверьте и при необходимости откорректируйте уровень тормозной жидкости.
