6.3.3. Снятие и установка датчиков MAF, MAP, IAT и датчика температуры / давления воздуха наддува

Датчик MAF

 ПОРЯДОК ВЫПОЛНЕНИЯ

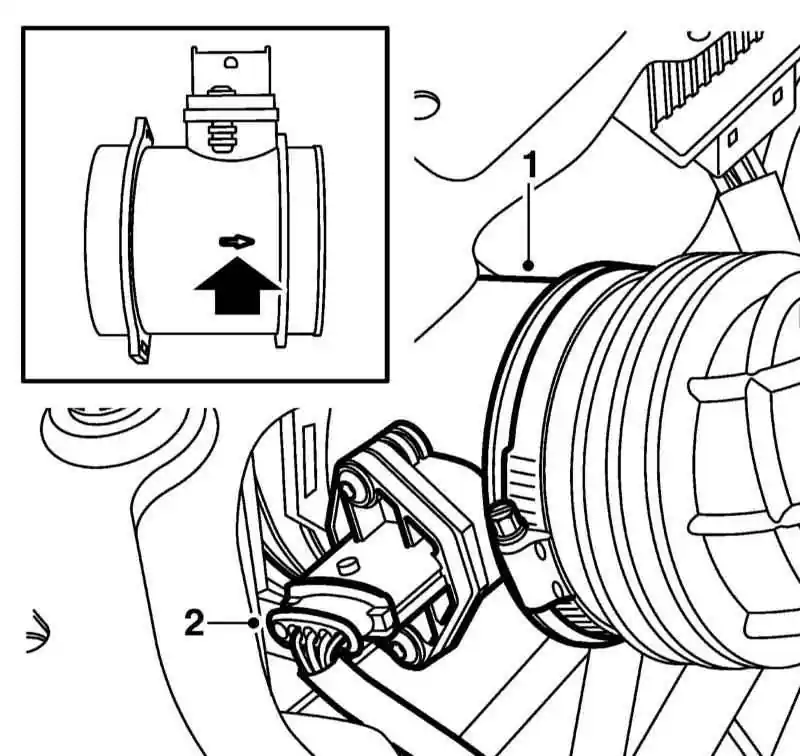

  1. Разъедините разъём датчика MAF и ослабьте хомуты его крепления.
  1. Снимите датчик MAF, при необходимости замените его.
  2. Установка производится в обратном порядке.

Стрелка, нанесённая на корпус датчика, должна указывать в направлении воздушного потока.

Датчик MAP

 ПОРЯДОК ВЫПОЛНЕНИЯ

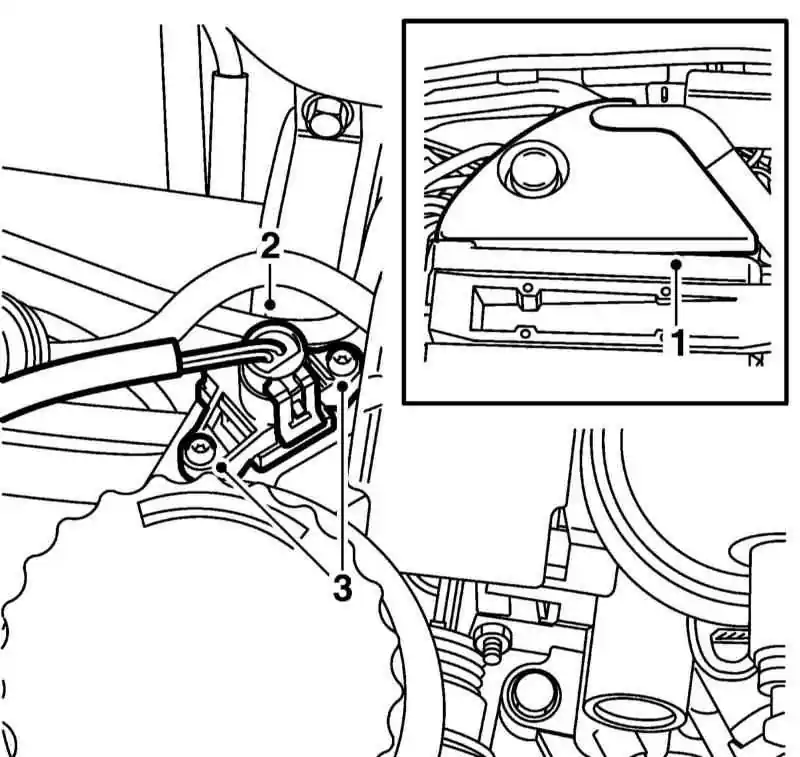

  1. Снимите верхнюю крышку двигателя, разъедините разъём и снимите датчик.

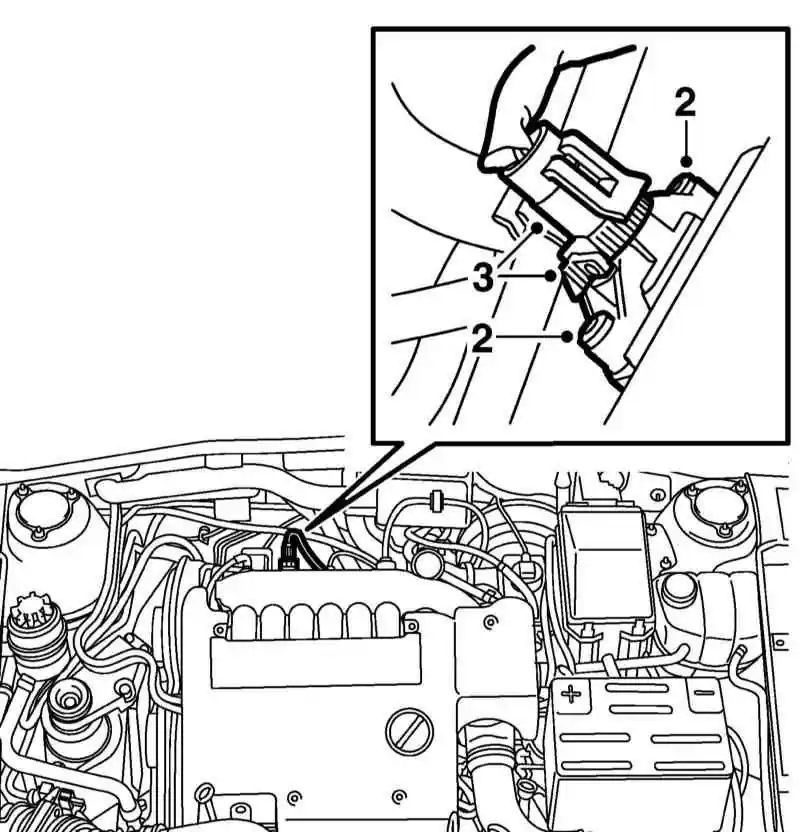

Снятие датчика MAP двигателей V6.
  1. При установке смажьте резьбу датчика вазелином. На двигателях V6 проверьте состояние уплотнительных колец датчика и при необходимости замените их.

Датчик IAT

Датчик IAT используется только на 4-цилиндровых двигателях.


 ПОРЯДОК ВЫПОЛНЕНИЯ

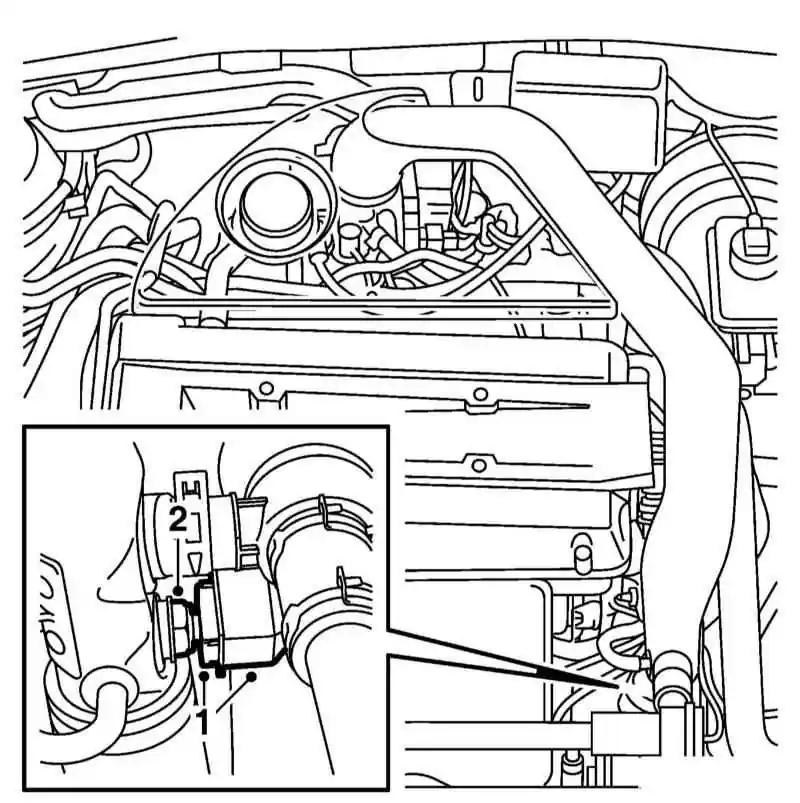

  1. Снимите резиновую крышку разъёма, разъедините его и снимите датчик IAT.
  1. Проверьте состояние уплотнительной шайбы и при необходимости замените её.
  2. При установке смажьте резьбу датчика вазелином.

Датчик температуры/давления воздуха наддува

На 4-цилиндровых двигателях используется датчик абсолютного давления воздуха наддува, а на двигателях V6 – комбинированный датчик температуры/давления воздуха наддува.


 ПОРЯДОК ВЫПОЛНЕНИЯ

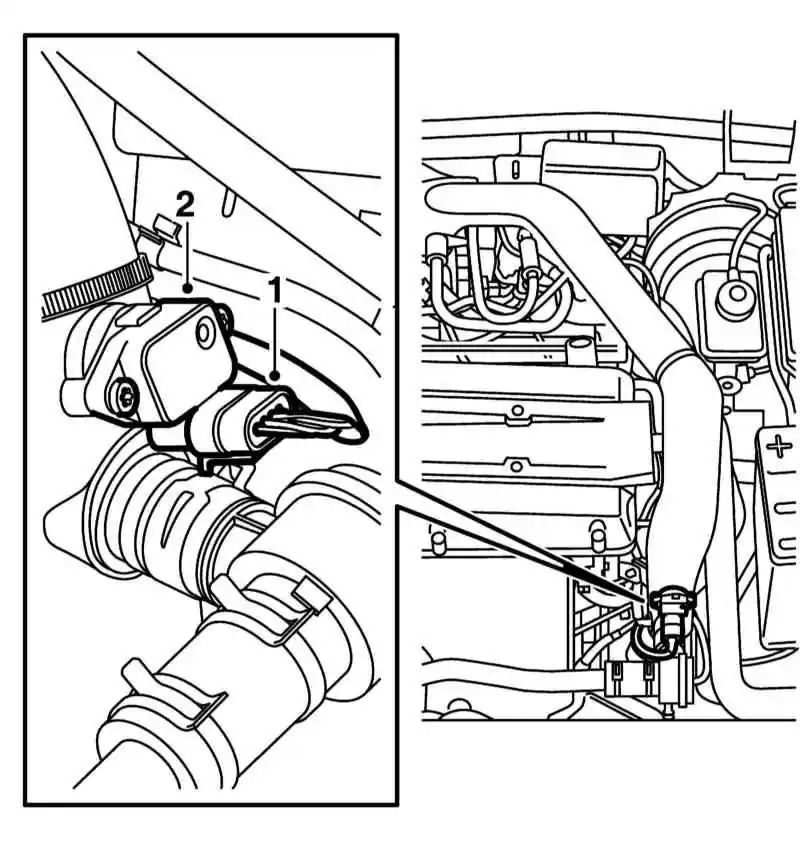

  1. Разъедините разъём и снимите датчик.

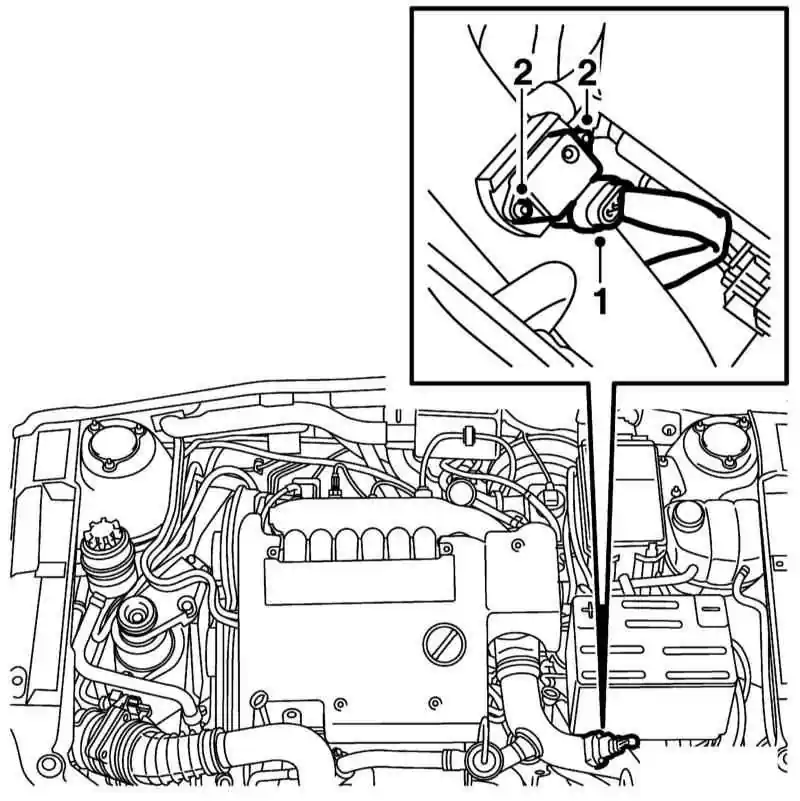

Снятие датчика температуры/давления воздуха наддува.
  1. При установке смажьте резьбу датчика вазелином. На двигателях V6 проверьте состояние уплотнительных колец датчика и при необходимости замените их.
