8.2.5. Трос выбора передач

Проверка

Когда рычаг переключения передач внутри автомобиля перемещается из положения N в другие положения, он должен двигаться плавно и точно в каждое положение, а указатель положения включенной передачи должен указывать точное положение. Если показания указателя не совпадают с правильным положением рычага переключения передач, отрегулируйте трос выбора передач следующим образом:

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, что рычаг переключения передач установлен в нейтральном положении.
2. Проверьте, что двигатель можно запустить только в положении рычага переключения передач NEUTRAL или PARK.
3. Проверьте, что фонари заднего хода загораются при включении задней передачи.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите рычаг переключения передач в нейтральное положение.
2. Поднимите автомобиль и зафиксируйте на подставках.
3. На нижнем конце рычага переключения передач ослабьте заднюю гайку регулировки троса.
4. Переместите трос рычага переключения передач так, чтобы рычаг на коробке передач мог свободно перемещаться во все положения.

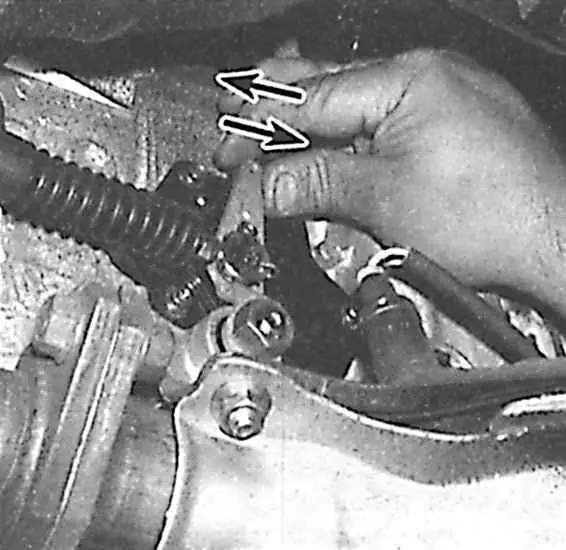

5. Установите рычаг выбора передач на коробке передач в нейтральное положение, переместив его до упора вперед, затем на два щелчка назад (направления указаны стрелками).

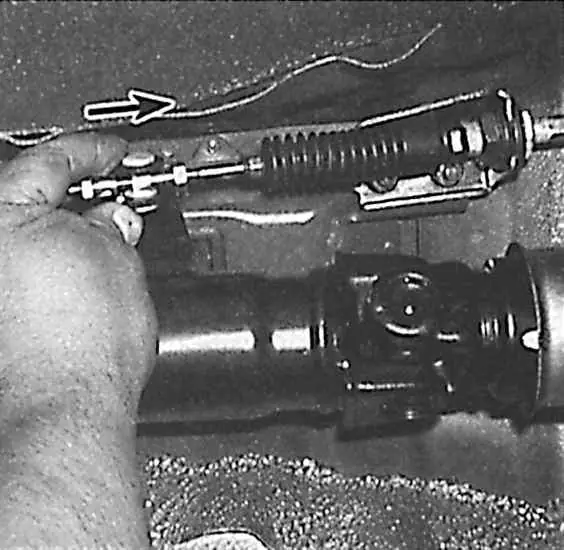

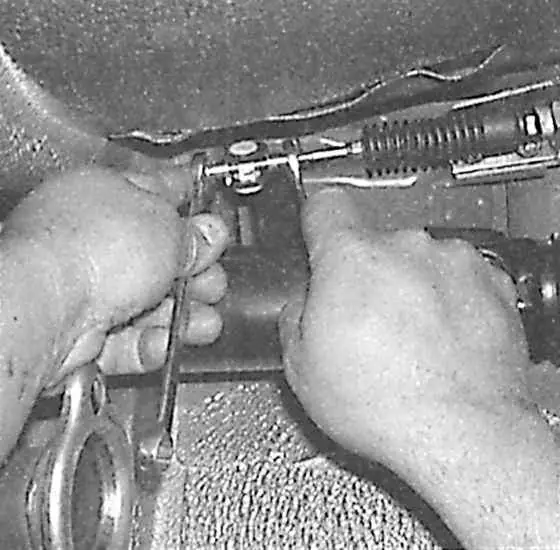

6. Вращайте переднюю гайку на тросе до тех пор, пока она не коснется нижней части рычага переключения передач (направление указано стрелкой), после чего затяните заднюю гайку, затянув ее требуемым моментом.
7. Проверьте работу рычага переключения передач.
8. Опустите автомобиль.
