7.2.11. Датчик вращения распредвала


На 4-цилиндровых двигателях датчик смонтирован в задней части головки блока цилиндров, на двигателях V6 – в передней части головки блока.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

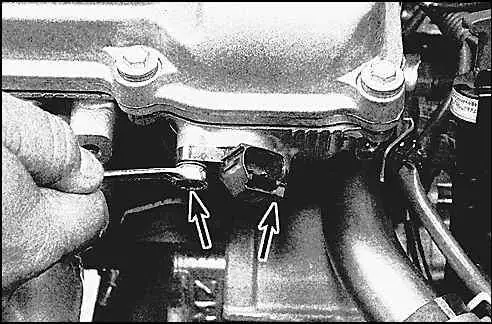

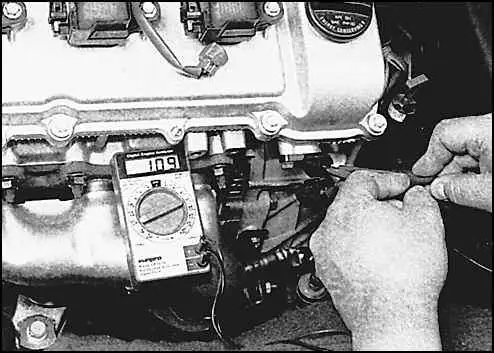

1. Отсоедините разъем проводки и проверьте сопротивление датчика (на рисунке слева – 4-цилиндровый двигатель, справа – 6-цилиндровый). Сопротивление должно соответствовать указанному в технических данных (см. подраздел 7.2.2.). На 4-цилиндровых двигателях датчик для проверки следует снять.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключите зажигание.

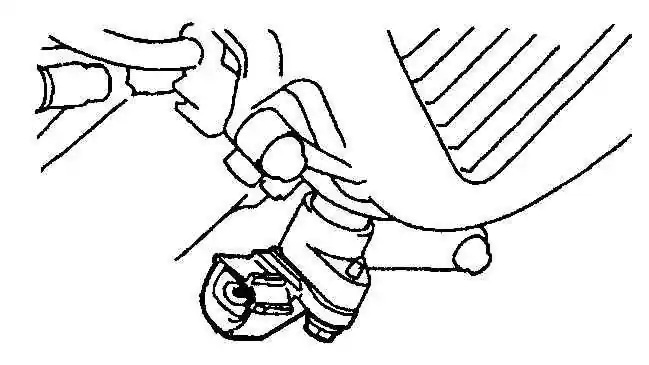

2. Отсоедините разъем, отверните болты и снимите датчик.
