8.6.2. Замена выключателей на панели приборов и лампочек их подсветки

Вам потребуется
  • отвертка

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

Замена выключателей и их ламп показана на примере выключателя обогрева заднего стекла. Эта работа аналогична и для других выключателей, установленных на панели приборов.

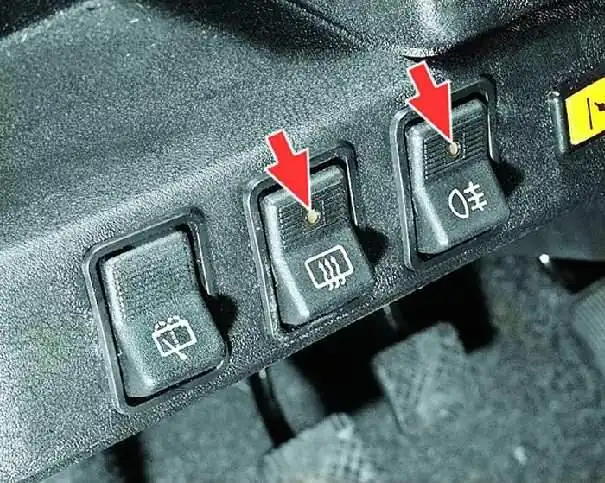

Выключатели обогрева заднего стекла и заднего противотуманного фонаря, установленные на панели приборов, имеют встроенные контрольные лампы, которые расположены в верхних плечах клавиш выключателей (показаны стрелками).

В клавишных выключателях, установленных на панели приборов, применяются бесцокольные лампы типа А12-1,2.

ПОРЯДОК ВЫПОЛНЕНИЯ

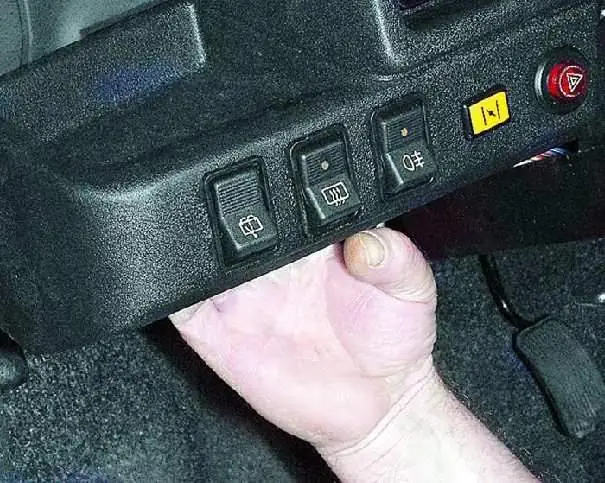

1. Надавите рукой на колодку выключателя с обратной стороны панели приборов.

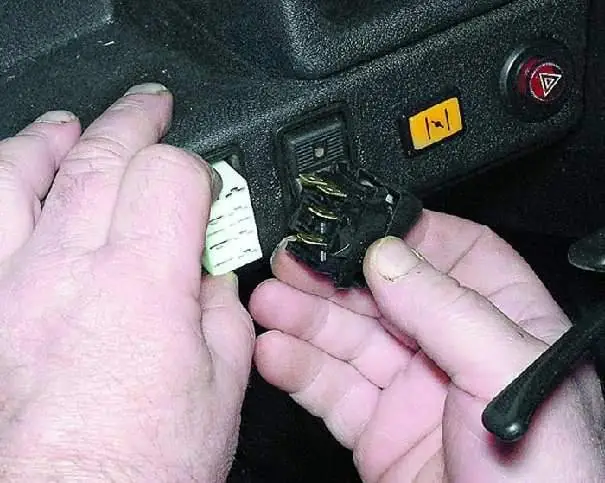

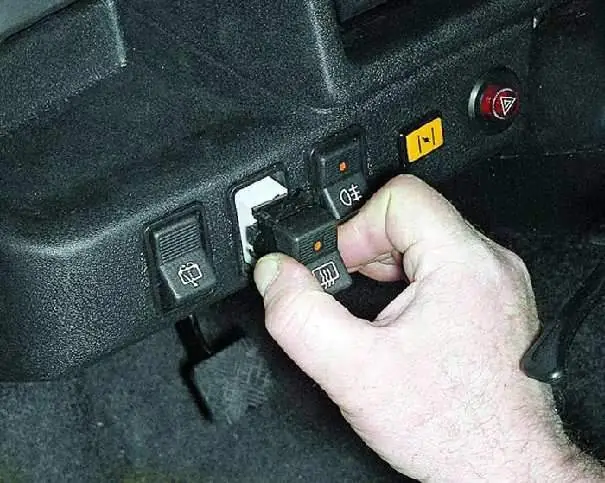

2. Выньте выключатель из отверстия панели приборов и отсоедините от него колодку с проводами.

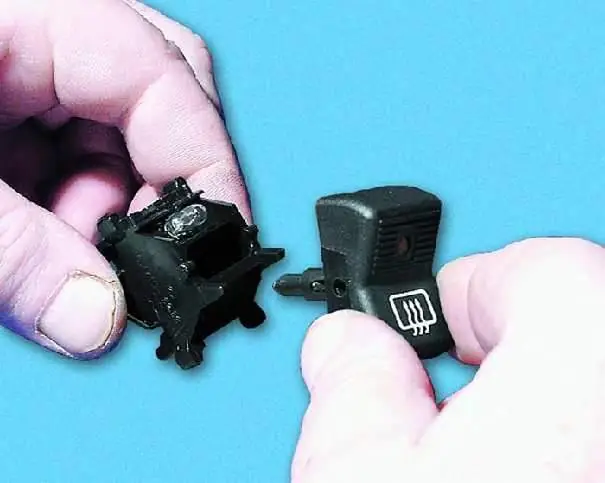

3. Для замены контрольной лампы снимите клавишу с выключателя (если не удается это сделать рукой, то аккуратно воспользуйтесь отверткой).

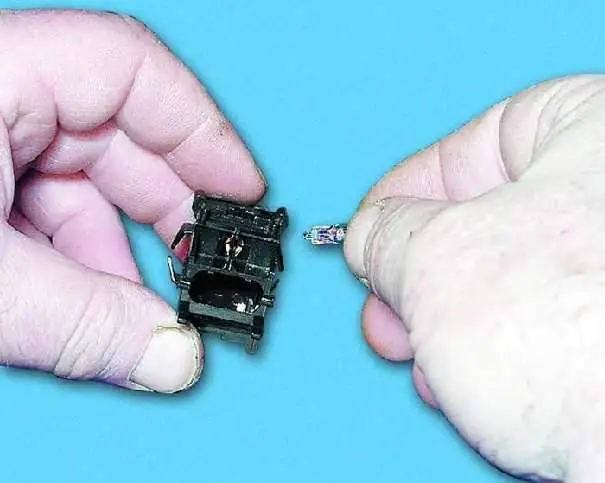

4. Выньте контрольную лампу из держателя выключателя.

5. Установите новую лампу в держатель выключателя, соберите выключатель, подсоедините к нему колодку с проводами и установите его на место.
