12.61. Ограждение/бордюрная планка крыши


МОДЕЛИ УНИВЕРСАЛ

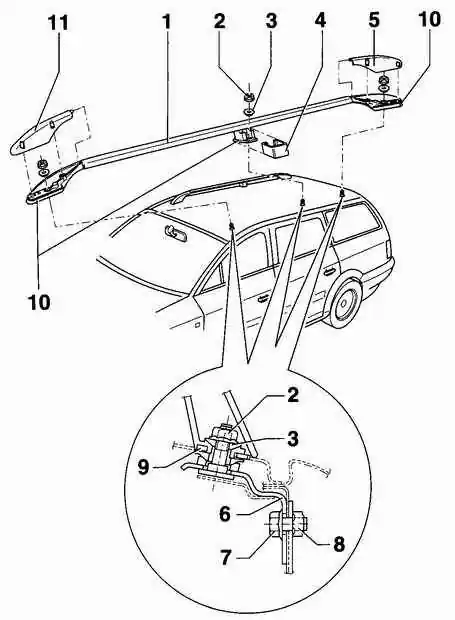

Ограждение/бордюрная планка крыши на модели Универсал

1 – ограждение крыши,
2 – гайка, 20 Нм,
3 – коническая шайба,
4 – центральный колпачок,
5 – задний колпачок,
6 – крепежный уголок, 		7 – болт, 20 Нм,
8 – гайка,
9 – уплотнительное кольцо,
10 – прокладки,
11 – передний колпачок

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите передний, центральный и задний колпачки.
2. Вывинтите гайки крепления ограждения (2).
3. Извлеките конические шайбы (3).
4. Снимите ограждение крыши с крепежных уголков.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Совместите выступающие фиксаторы колпачка с отверстиями в ограждении крыши и вдавите их до четкой фиксации.
2. Установите крепежный уголок на крышку и отцентрируйте отверстие в крыше.
3. Привинтите крепежный уголок к крыше, при этом в первую очередь затягивайте нижний болт крепления.
4. Установите и привинтите ограждение крыши.
5. Установите передний, центральный и задние колпачки.

МОДЕЛИ СЕДАН

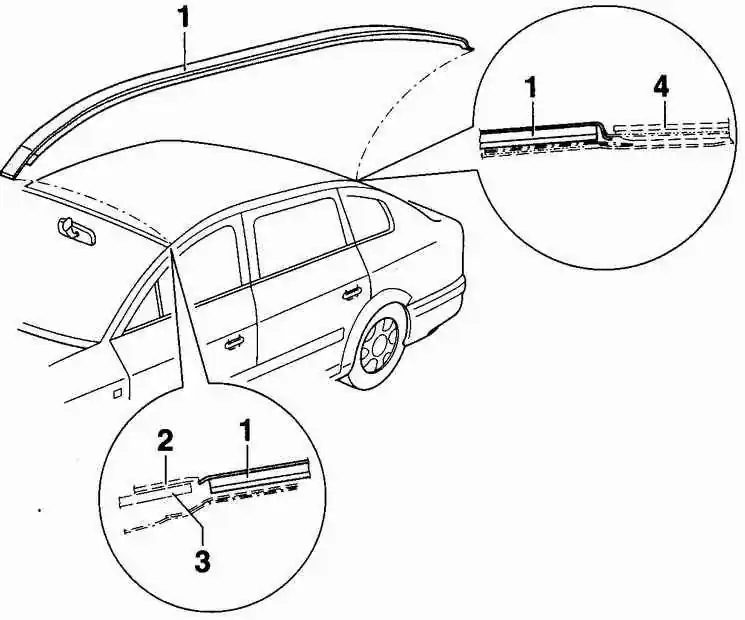

Ограждение/бордюрная планка крыши на модели Седан

1 – бордюрная полоса,
2 – водосточный желоб, 		3 – ветровое стекло,
4 – заднее стекло

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Используя плоский пластиковый клин, начиная со стоны ветрового стекла, извлеките бордюрную полосу из желоба крыши.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
Начиная с задней части автомобиля, уложите бордюрную полосу в желоб крыши и, нажимая на бордюрную полосу, четко зафиксируйте ее в желобе крыши.
