8.2.2. Рычажный механизм рычага переключения передач

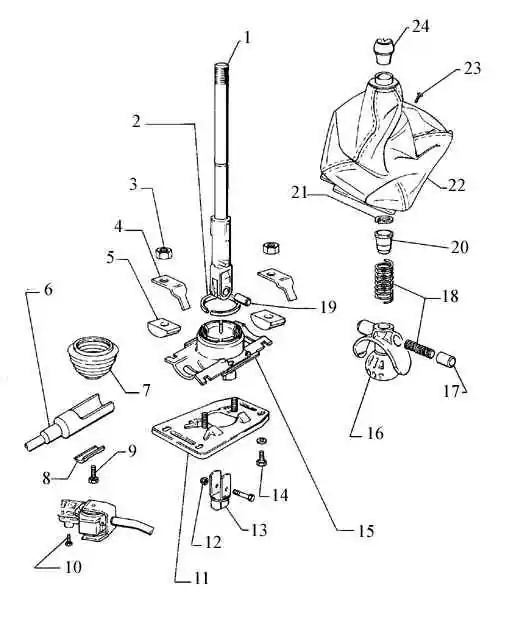

Рычаг переключения передач в сборе

1. Рычаг переключения передач
может быть вставлен в шаровую опору только в одном положении
2. Стопорное кольцо
всегда заменяйте
округлая сторона должна быть обращена к шаровой опоре
снимайте до снятия шаровой опоры
3. 25 Н..
4. Пластинчатая пружина
5. Кулиса
6. Тяга переключения передач
цветовой код: голубой = для двигателей с 5 цилиндрами
7. Чехол
8. Зажим
9. 25 Н.м.
10. 20 Н.м.
всегда заменяйте
винт смазан герметиком
11. Основание рычага переключения передач
крепится на полу при помощи герметика AKD 512 001
12. 10 Н.м.
13. Переключающая вилка
14. 10 Н.м.

 15. Направляющая чашка
следует установить ограничения для движения шаровой опоры слева и справа
упор установите так, чтобы при включении передачи заднего хода рычаг был наклонен влево
16. Шаровая опора
установите пружину и втулку в шаровую опору, а затем установите рычаг переключения передач так, чтобы пружина и втулка находились на правильной стороне в направлении перемещения
установите шаровую опору до установки стопрного кольца
17. Втулка
округлый конец обращен к рычагу переключения передач
18. Пружина
19. Ось рычага переключения передач
20. Распорная втулка
21. Стопорное кольцо.
22. Чехол
для снятия выкрутите винт
23. Винт
24. Рукоятка
Предупреждение

Не смазывайте рычажный механизм рычага переключения передач.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1) переместите рычаг переключения передач в нейтральное положение
2) снимите рукоятку рычага, выкрутите винт крепления чехла рычага и снимите чехол

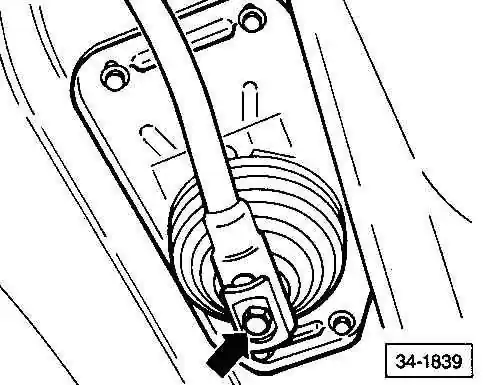

3) ослабьте болт (указан стрелкой)
4) установите рычаг переключения передач вертикально (насколько возможно)

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

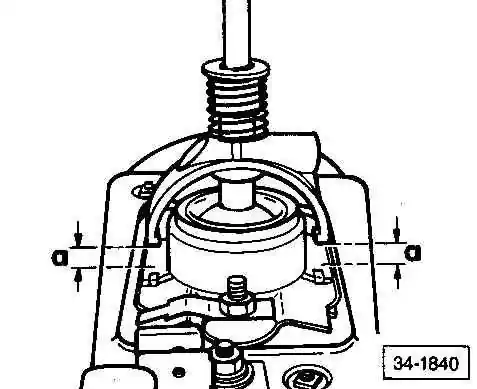

1) установите рычаг переключения передач так, чтобы оба язычка на шаровой опоре были на одинаковом расстоянии "a" (указано стрелками) от направляющей чашки
2) затяните болт и проверьте, чтобы рычаг не двигался
3) проверьте работу механизма переключения передач, включите все передачи по очереди
4) 3-я/ 4-ая передачи должны находиться в той же плоскости, что и нейтральная
5) проверьте работу предохранительной защелки передачи заднего хода. Если она не работает, открутите винты и немного поверните направляющую чашку
6) установите чехол и рукоятку рычага переключения передач
