12.32. Снятие и установка троса привода замка капота

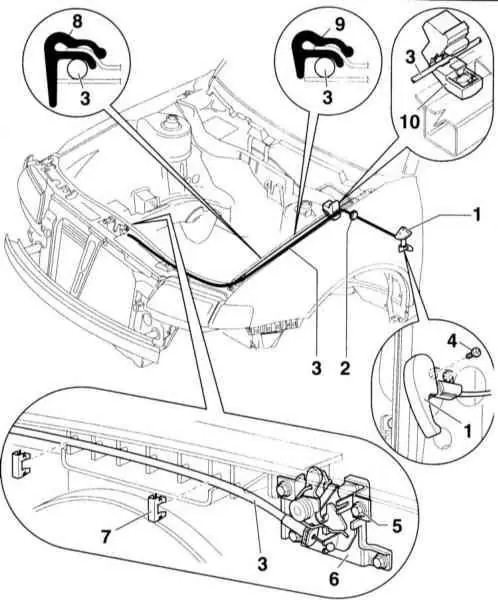

Трос привода замка капота
1– привод замка капота

Снятие
- выверните винты крепления -4-.
- отсоедините трос -3-
- снимите привод замка капота
2 – втулка
3 – трос
4 – саморез, 1.5 Н•м		5 – болт, 20 Н•м
6 – замок капота
7 – зажимы
8 – зажим передний
9 – зажим задний
10 – уплотнение

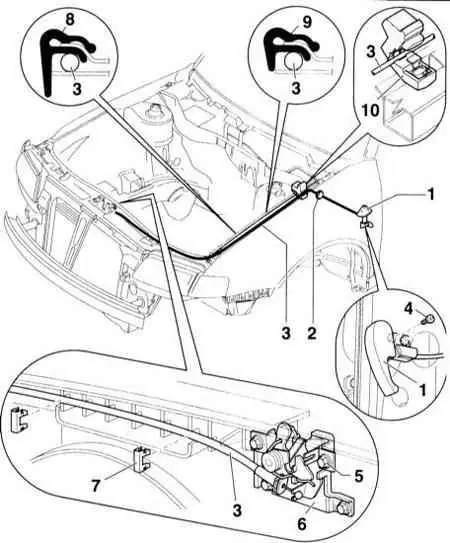

Трос должен проходить через уплотнение, как показано на иллюстрации.

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите привод замка капота, смотри выше.
2. Снимите скобы –7– с держателя замка.
3. Снимите зажимы –8– и –9– с крыла.
4. Снимите уплотнение –10–.
5. Отсоедините трос из замка капота –6– и протяните его под крылом.
6. Отверните 2 винта крепления у привода троса в салоне, в районе ног и отсоедините трос у ручки.
7. Протяните трос через втулку –2– в салоне.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проденьте новый трос изнутри через втулку –2– в двигательный отсек.
2. Соедините трос с ручкой привода и закрепите двумя винтами в районе ног водителя.
3. Соедините трос с замком капота.
4. Проложите трос, как показано на иллюстрации.
5. Соедините трос с приводом замка.
6. Закрепите привод замка капота –1– саморезом –4–.
7. Закрепите трос зажимами –8– и –9–, под крылом.
8. Установите зажимы –7– на держатель замка.
