12.29. Снятие и установка крыла

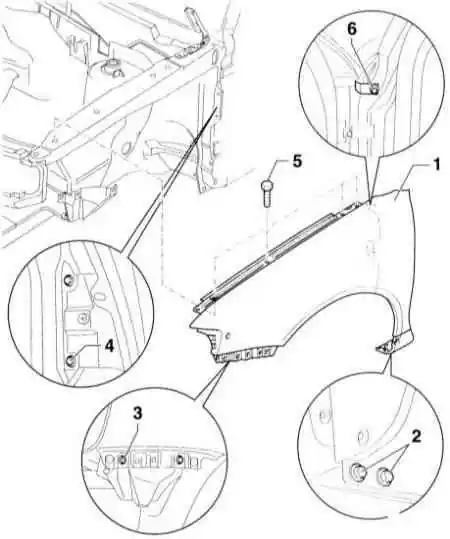

Элементы крепления переднего крыла
1 крыло
2 болт, 10 Н•м
3 саморез, 1.5 Н•м		4 саморез, 1.5 Н•м
5 болт, 15 Н•м
6 болт, 15 Н•м

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите облицовку бампера, обратитесь к подразделу Снятие и установка бамперов.
2. Снимите локер арки колеса, обратитесь к подразделу Снятие и установка локеров арки переднего и заднего колес.
3. Выверните болты крепления –5– и планки крыла и продольной балки –2–.
4. Выверните болт –6– при открытой двери.
5. Выверните саморезы –3– у направляющего элемента.
6. Выверните саморезы –4– под замыкающим листом.
7. Снимите крыло –1–.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При необходимости, восстановите лакокрасочное покрытие крыла.
2. Установите на место крыло –1–.
ВНИМАНИЕ

Следите за тем, чтобы соблюдались установленные зазоры, обратитесь к Спецификациям.

3. Вверните саморезы –3– и –4– у направляющего элемента и под замыкающим листом.
4. Вверните болт –6– при открытой двери.
5. Вверните болты –5– у планки крыла и у продольной балки –2–.
6. Установите локер арки колеса, обратитесь к подразделу Снятие и установка локеров арки переднего и заднего колес.
7. Установите облицовку бампера, обратитесь к подразделу Снятие и установка бамперов.
