12.48. Снятие и установка передней двери и держателя регулировочных элементов

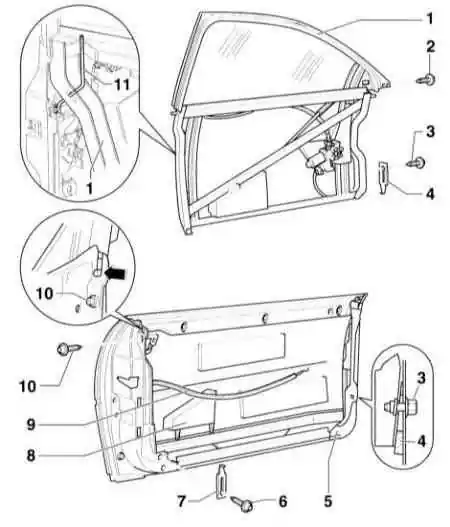

Передняя дверь
1 – держатель
2 – болт, 30 Н•м. М8 х 26
3 – болт, 30 Н•м. М8 х 32
4 – регулировочный клин. Должен быть всегда установлен
5 – дверь. Дверь может быть снята также без снятия держателя регулировочных элементов
6 – болт, 30 Н•м		7 – регулировочный клин. Должен быть всегда установлен
8 – щиток бокового упора
9 – трос привода
10 – болт, 30 Н•м. М8 х 26
11 – стопорная тяга

СНЯТИЕ

ВНИМАНИЕ

Дверь может быть снята также без снятия держателя регулировочных элементов. В этом случае не требуется снимать держатель.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
2. Снимите облицовку стойки А (внизу), обратитесь к подразделу Снятие и установка облицовки стойки А.
3. Отсоедините электрические провода и вакуумный шланг единого замка от держателя –1–.
4. Отсоедините трос –9– от держателя.
5. Выверните болты (2, 3, 6 и 10). При этом снимите регулировочные клинья –4– и –7–.
6. Выньте вверх держатель регулировочных элементов.
7. Снимите кожух между дверью и стойкой А.
8. Снимите втулку у стойки А.
9. Выньте электрические провода и вакуумный шланг единого замка из стойки А.
10. Отсоедините электрические провода и вакуумный шланг у стойки А. Отсоедините штекер шланга единого замка, обратитесь к подразделу Единый замок – общие сведения и вакуумные шланги.
11. Следите за тем, чтобы разъем не соскользнул в стойку А. Закрепите его прищепкой.
12. Попросите ассистента поддержать дверь.
1 – болт, устанавливается изнутри, 30 Н•м
2 – петля двери верхняя
3 – крышка, 23 Н•м
4 – болт, 30 Н•м
5 – винт Torx, 30 Н•м		1 – петля нижняя
2 – дверь передняя
3 – болт, 30 Н•м
4 – винт Torx, 30 Н•м
5 – болт, 30 Н•м
13. Отверните винты Тоrx Т45 со стороны двери у петель сверху и снизу.
14. Снимите дверь с помощью ассистента.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите дверь с помощью ассистента в петли и закрепите винтами Тоrx Т45. Момент затяжки 30 Н•м.
2. Вставьте электрические провода и вакуумный шланг единого замка в разъем стойки А.
3. Вставьте электрические провода и вакуумный шланг в стойку А.
4. Закрепите втулки в стойку А.
5. Вставьте кожух между дверью и стойкой А.
6. Введите держатель сверху в дверь.
7. Закрепите держатель болтами. Не забудьте о регулировочных клиньях болтов –3– и –6–, обратитесь к иллюстрации. Последовательность затяжки: (2, 10, 6, 3). Момент затяжки 30 Н•м. Регулировка клиньев рассмотрена в подразделе Регулировка двери.
8. Соедините трос –9– с держателем.
9. Соедините электрические провода и вакуумный шланг единого замка, уложите их и закрепите, обратитесь к подразделу Единый замок – общие сведения и вакуумные шланги.
10. Отрегулируйте дверь.
11. Установите облицовку стойки А, обратитесь к подразделу Снятие и установка облицовки стойки А.
12. Установите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
