12.28. Снятие и установка бамперов

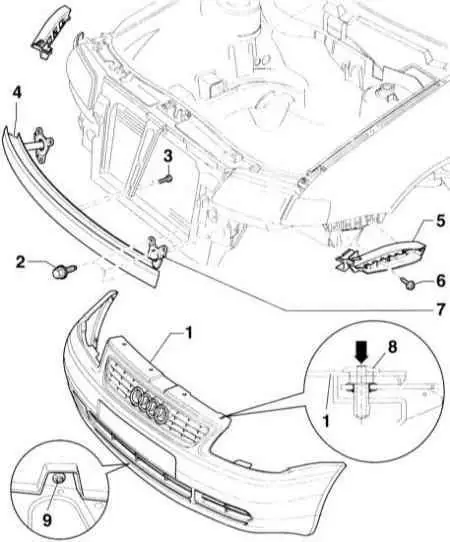

К снятию переднего бампера
1 – облицовка бампера
2 – болт, 25 Н•м
3 – болт шестигранный, 6 Н•м
4 – бампер
5 – направляющий элемент
6 – саморез, 1.5 Н•м
7 – буфер
8 – зажим
9 – винт с крестообразным шлицем

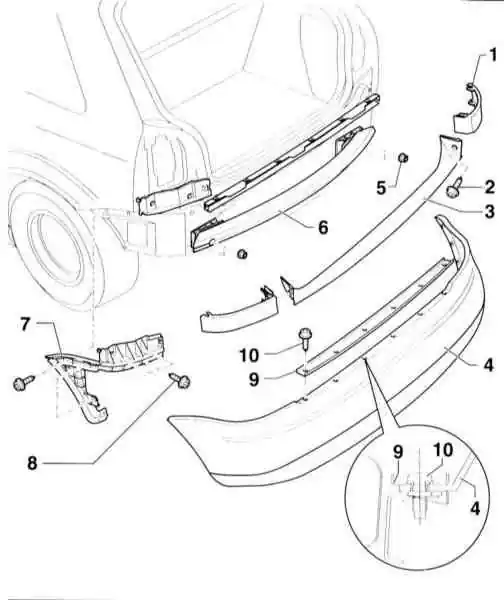

Элементы заднего бампера
1 – козырек
2 – саморез
3 – крышка
4 – облицовка бампера
5 – гайка, 23 Н•м		6 – бампер
7 – направляющий элемент
8 – саморез, 1.5 Н•м
9 – усилитель
10 – саморез, 1 Н•м

Передний бампер

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

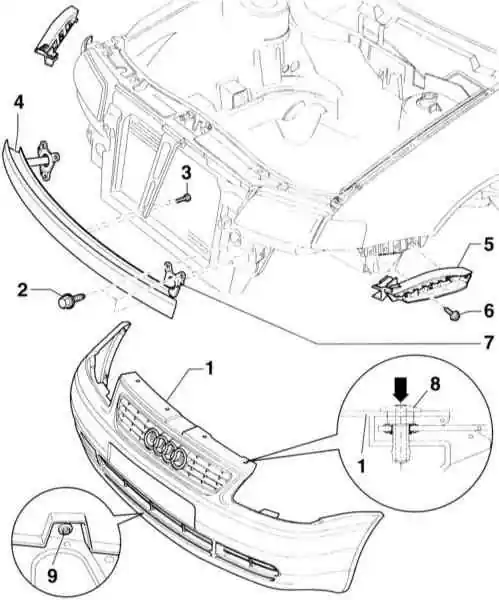

1. Продавите тонким штифтом вставку (стрелка на иллюстрации) на зажиме –8– и выньте его.
2. Выверните по три винта Torx (T25) на колесном кожухе слева и справа.
3. Выверните винты с крестообразным шлицем –9– с нижней стороны.
4. Отсоедините облицовку бампера вверху у направляющего элемента –5–.
5. Отсоедините облицовку бампера сбоку над колесными кожухами и снимите вперед с бампера.

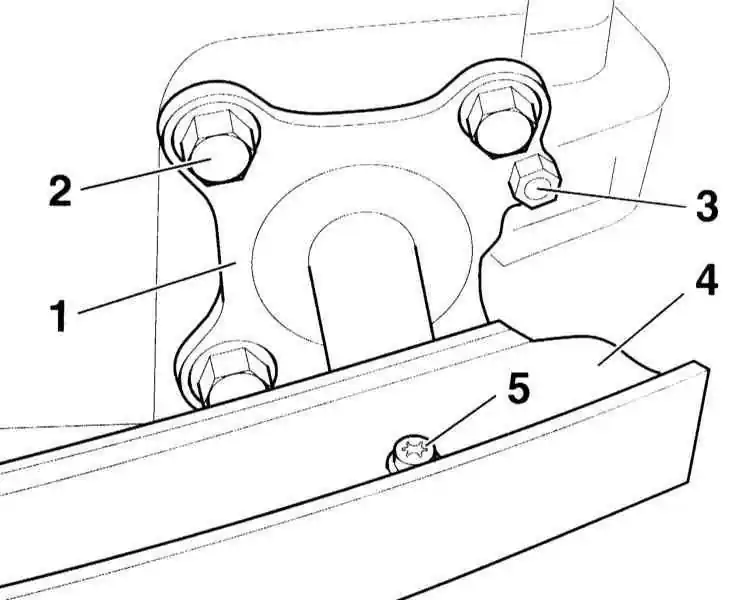

6. Выверните болты крепления –2– опоры –1– бампера –3–.
7. Выверните винты с внутренним шестигранником –5– на обоих амортизаторах –1–.
8. Выньте бампер –4– из амортизатора и снимите его вперед.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Наденьте бампер –4– на амортизаторы –1–.
2. Вверните винты с внутренним шестигранником –5– и затяните моментом 23 Н•м.
3. Затяните болты крепления –2– опоры бампера моментом 6 Н•м, обратитесь к иллюстрации.
4. Установите спереди облицовку –1– (обратитесь к иллюстрации К снятию переднего бампера) и подправьте ее сбоку над колесными кожухами.
5. Закрепите облицовку бампера в направляющем элементе –5–.
6. Затяните с нижней стороны винты с крестообразным шлицем.
7. Закрепите облицовку бампера слева и справа тремя винтами Torx c каждой стороны к локерам арок колес.
8. Вставьте зажимы –8– в отверстия вверху у облицовки бампера и вдавите штифты (стрелка) так, чтобы они полностью вошли в зажим, обратитесь к фрагменту на иллюстрации К снятию переднего бампера.

Задний бампер

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите накладки –1– слева и справа, для чего отверните саморезы.
2. Снимите крышку –3–.
3. Отверните саморезы крепления усилителя –10– и снимите усилитель –9–.
4. Выверните слева и справа у колесных кожухов по 3 самореза.
5. Выньте облицовку бампера –4– сверху из направляющего элемента –7–.
6. Подденьте облицовку бампера сбоку над локерами арок колес и снимите назад.
7. Отверните гайки –5– и снимите бампер –6–.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите на место бампер и закрепите его гайками –5–.
2. Подправьте облицовку бампера –4– сбоку над колесными кожухами и вставьте сверху в направляющий элемент –7–.
3. Вверните слева и справа в локеры арок колес по 3 самореза.
4. Поставьте усилитель –9– и закрепите его саморезами –10–.
5. Поставьте крышку –3–.
6. Установите накладки –1– слева и справа и закрепите их саморезами –2–.
