12.49. Регулировка двери

Регулировка замкового элемента двери

Регулировка двери по глубине установки замковым элементом

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Немного отверните винты замкового элемента.
2. Закройте дверь.
3. Путем смещения двери замковый элемент вдавливается так, что дверь становится заподлицо с прилегающими элементами кузова.
ВНИМАНИЕ

Регулировку двери замковым элементом следует проводить только в направлении вращения петель двери, но не по высоте.

4. Осторожно откройте дверь, не изменяя положение замкового элемента.
5. Закрепите винты моментом 20 Н•м.

Регулировка двери по высоте с помощью клиновых элементов двери

Регулировка клиньями

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Предварительно дверь должна быть отрегулирована замковым элементом.
2. Снимите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
3. Выровняйте дверь в продольном направлении путем смещения регулировочного клина –4–, предварительно ослабив болт –3– (обратитесь к иллюстрации Передняя дверь в подразделе Снятие и установка передней двери и держателя регулировочных элементов).
4. Путем смещения регулировочного клина –7– при несколько ослабленном болте –6– (обратитесь к иллюстрации Передняя дверь в подразделе Снятие и установка передней двери и держателя регулировочных элементов) изменяется наклон держателя по отношению к стойке В.
5. Отрегулируйте держатель так, чтобы достичь правильных зазоров и получить равномерный зазор по отношению к прилегающим элементам кузова. Величины зазоров указаны в Спецификациях.

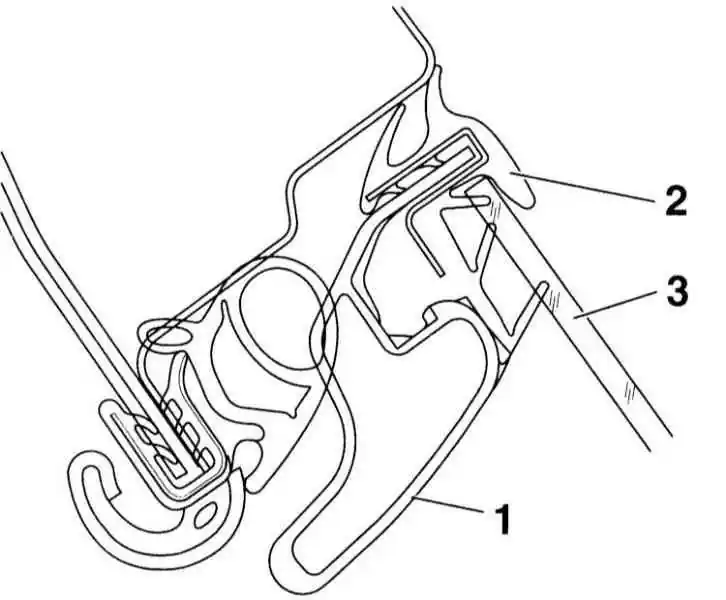

6. Следите за тем, чтобы рабочие кромки уплотнения –2– равномерно прилегали к стойке А и рамке крыши. При этом держатель –1– натяните несколько больше, чем это требуется для противодействия возврату резинового уплотнения. 3 – окно двери.
7. Затяните болты –3– и –6– (обратитесь к иллюстрации Передняя дверь в подразделе Снятие и установка передней двери и держателя регулировочных элементов) моментом 30 Н•м.
8. Установите обшивку двери, обратитесь к подразделу Снятие и установка облицовки двери.
