19.21. Контрольная лампочка стояночного тормоза

При включенном стояночном тормозе выключатель замыкает соединение с массой. Благодаря этому контрольная лампочка может загореться, поскольку при включенном зажигании снабжается напряжением через ее другой контакт. При отпущенном стояночном тормозе она гаснет.

Поиск неисправностей

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Лампочка не горит при включенном ручном тормозе: проверьте предохранитель (глава Электротехническое оборудование).
  2. Демонтируйте лампу накаливания и проверьте ее (начало главы).
  3. Если это не привело к успеху, то обнажите выключатель за рычагом стояночного тормоза, демонтировав заднюю часть средней консоли.
  4. Отсоедините провод на выключателе (сзади рядом с ручным тормозом) и приложите разъем к оголенному металлу.
  5. Если лампочка горит, неисправен выключатель
  6. Лампочка не гаснет при отключенном стояночном тормозе: снимите провод на выключателе ручного тормоза так, как описано выше, но оставьте разъем висящим.
  7. Если лампочка больше не горит, то был неисправен/неправильно смонтирован выключатель.
  8. Но если она продолжает гореть, то протерт провод и замкнут на массу.

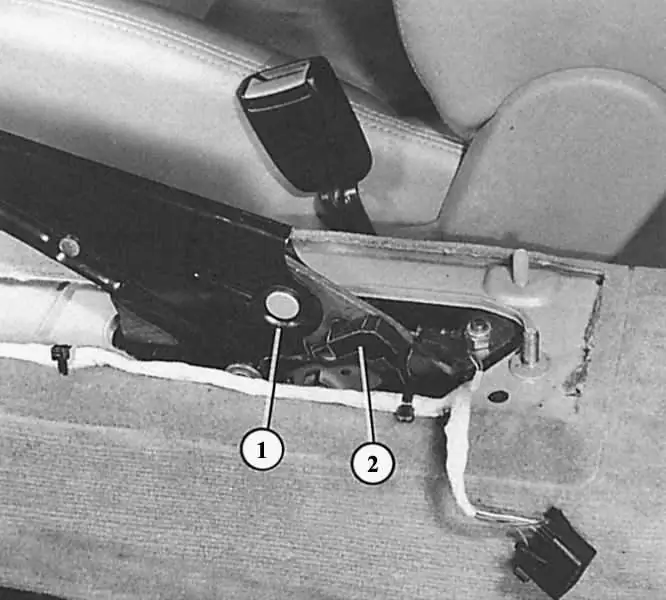

Выключатель (2) контрольной лампочки стояночного тормоза находится точно за его рычагом (1 – здесь показано при демонтированной средней консоли).
