6.2.2. Проверка и регулировка максимальных оборотов двигателя

Винт регулировки максимальных оборотов опломбирован на заводе-изготовителе. Подразумевается, что необходимость в выполнении корректировок едва ли возникнет. Не следует нарушать пломбировку до окончания сроков гарантийного обслуживания автомобиля. В случае необходимости корректировок для их выполнения потребуется тахометр. Альтернативные методы описаны в Главе Текущее обслуживание.

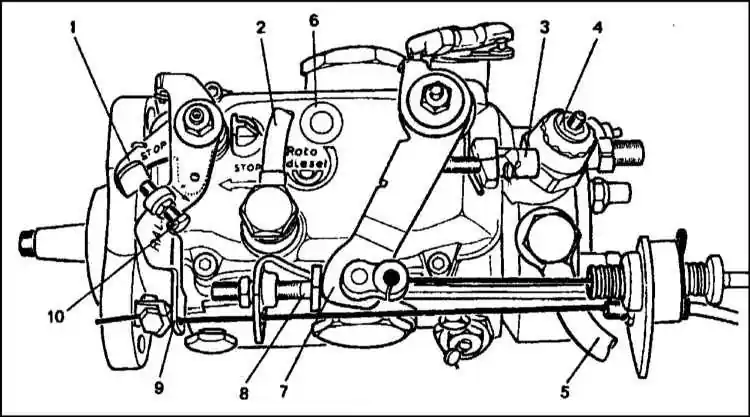

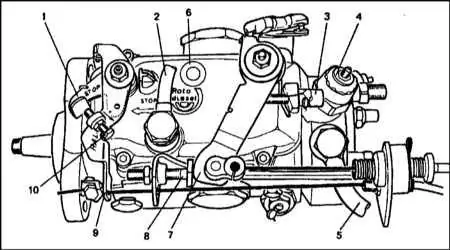

Регулировочные точки ТНВД системы Lucas

1 — Рычаг ручного останова двигателя
2 — Трубка возврата топлива
3 — Винт регулировки максимальных оборотов двигателя
4 — Электромагнитный запорный клапан
5 — Впуск топлива

6 — Заглушка отверстия фаз газораспределения
7 — Управляющий рычаг (рычаг газа)
8 — Винт регулировки оборотов предотвращения самопроизвольного останова двигателя
9 — Рычаг быстрого холостого хода
10 — Винт регулировки оборотов холостого хода

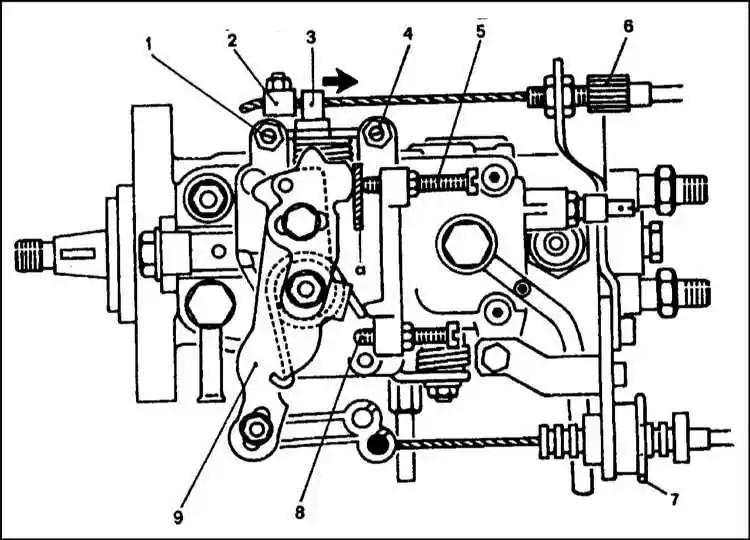

Регулировочные точки ТНВД системы Bosch

1 — Винт регулировки оборотов быстрого холостого хода
2 — Фиксатор наконечника троса
3 — Рычаг быстрого холостого хода
4 — Винт регулировки оборотов холостого хода
5 — Винт регулировки оборотов предотвращения самопроизвольного останова двигателя

6 — Винт регулировки приводного троса быстрого холостого хода
7 — Винт регулировки троса газа
8 — Винт регулировки максимальных оборотов двигателя
9 — Управляющий рычаг (рычаг газа)
а — Регулировочная шайба корректировки оборотов предотвращения самопроизвольного останова двигателя


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Запустите двигатель и прогрейте его до нормальной рабочей температуры.
2. Попросите помощника полностью выжать педаль газа, и при помощи тахометра проверьте максимальные обороты двигателя на соответствие их требованиям Спецификаций. Не допускайте работы двигателя на максимальных оборотах в течение более двух-трех секунд.
3. В случае необходимости, заглушите двигатель, снимите пломбу, ослабьте контргайку и при помощи регулировочного винта (см. иллюстрации Регулировочные точки ТНВД системы Lucas и Регулировочные точки ТНВД системы Bosch) выполните корректировку максимальных оборотов двигателя. Вновь прочно затяните контргайку.
4. Для проверки результатов корректировки повторите описанную в п.2 процедуру.
5. Заглушите двигатель и отсоедините тахометр.
