1. Охладитель ATF установлен сверху на картере трансмиссии. С целью обеспечения доступа к сборке снимите впускной воздуховод(ы) (см. Главу Системы питания и выпуска). Выверните три болта крепления опорного кронштейна шлангов, отделите кронштейн от сборки охладителя и сдвиньте его в сторону.

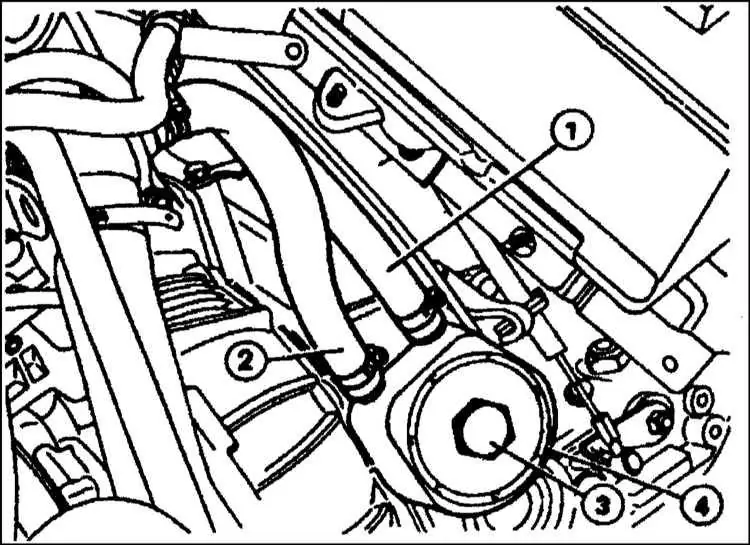

2. С целью минимизации потерь охлаждающей жидкости специальными зажимами или струбцинами пережмите оба подведенных к сборке охладителя ATF шланга (см. иллюстрацию Детали установки охладителя ATF).
3. Ослабьте крепежные хомуты и отсоедините оба подведенных к сборке охладителя шланга. Приготовьтесь к сбору проливаемой охлаждающей жидкости. Сразу же соберите следы пролитой жидкости и ополосните холодной водой охладитель и прилегающие к нему поверхности.
4. Выверните центральный болт (см. иллюстрацию Детали установки охладителя ATF). и снимите сборку охладителя с три. Снимите с центрального болта надетое на него уплотнительное кольцо. Также снимите два уплотнительного кольца, установленных в основании сборки охладителя. Все три уплотнительного кольца подлежат замене в обязательном порядке.

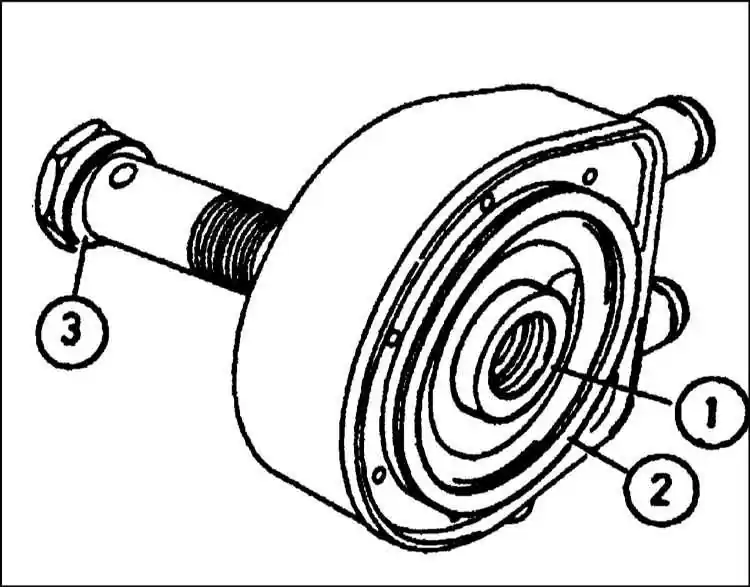

1. Смажьте новые уплотнительные кольца чистой трансмиссионной жидкостью и установите их на свои штатные места на сборке (см. иллюстрацию Уплотнительные кольца сборки охладителя ATF).
2. Установите сборку охладителя на свое посадочное место сверху на картере АТ. Проследите, чтобы плоский край сборки оказался расположенным параллельно сопрягаемой поверхности картера. Вверните центральный болт и затяните его с требуемым усилием.
3. Подсоедините к охладителю шланги охладительного тракта, закрепите шланги хомутами и снимите пережимающие зажимы/струбцины.
4. Установите на место все снимавшиеся с целью обеспечения доступа компоненты.
5. В заключение долейте необходимое количество смеси требуемого состава в систему охлаждения и проверьте уровень ATF (обратитесь к Главе "Текущее обслуживание автомобиля").
