5.8.5. Замена узлов и агрегатов системы

ВСЕ ДВИГАТЕЛИ, КРОМЕ 6-ЦИЛИНДРОВЫХ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите воздуховод.
3. Слейте охлаждающую жидкость до уровня ниже корпуса дроссельной заслонки.
4. Отсоедините трос привода дроссельной заслонки, вакуумные шланги и шланги охлаждающей жидкости.
5. Отверните болты и снимите корпус дроссельной заслонки.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите остатки уплотнения скребком и растворителем.
2. Установите корпус дроссельной заслонки, заверните болты.
3. Присоедините трос привода дроссельной заслонки, вакуумные шланги и шланги охлаждающей жидкости.
4. Долейте охлаждающую жидкость.
5. Установите воздуховод.
6. Соедините батарею с массой.

6-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ

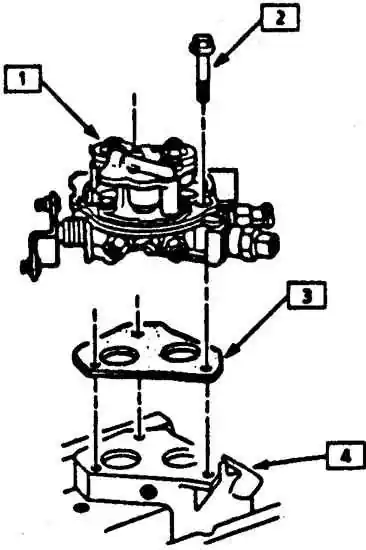

Снятие дроссельной заслонки

 1 – корпус дроссельной заслонки

2 – болт (момент затяжки 25 Н.м.)

3 – прокладка

4 – всасывающий коллектор

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Разгерметизируйте топливную систему, снимите воздуховод.
3. Отсоедините разъемы от корпуса дроссельной заслонки.
4. Отсоедините тросы привода заслонки, круиз-контроля и управления трансмиссией.
5. Снимите кронштейны тросов.
6. Отсоедините вакуумные шланги предварительно их пометив.
7. Отверните гайки штуцеров и отсоедините прямой и обратный бензопроводы.
8. Отверните болты и снимите корпус дроссельной заслонки в сборе.
9. Заглушите отверстия во всасывающем коллекторе.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите остатки уплотнения на разъемной плоскости корпуса.
2. Установите новую прокладку, корпус дроссельной заслонки заверните болты.
3. Замените прокладки штуцеров и присоедините прямой и обратный бензопроводы, заверните гайки, затяните с моментом 27 Н.м.
4. Присоедините вакуумные шланги.
5. Установите кронштейны тросов.
6. Установите тросы привода дроссельной заслонки, круиз-контроля и управления трансмиссией.
7. Присоедините разъемы на корпусе дроссельной заслонки. Убедитесь в надежности крепления разъемов.
8. Установите воздуховод, соедините батарею с массой.
9. Слегка нажмите на педаль дроссельной заслонки и установите воздушный клапан холостого хода (IAC-клапан) в исходное положение, запустите двигатель, спустя 3 сек выключите зажигание на 10 секунд. Снова запустите двигатель и убедитесь в том, что регулировка оборотов холостого хода не нарушена.
