13.15. Снятие и установка выключателя стоп-сигналов

Проверку выключателя стоп-сигналов см. Главу Система электрооборудования.

Выключатель стоп-сигналов находится над педалью тормоза на блоке педалей.

Снятие

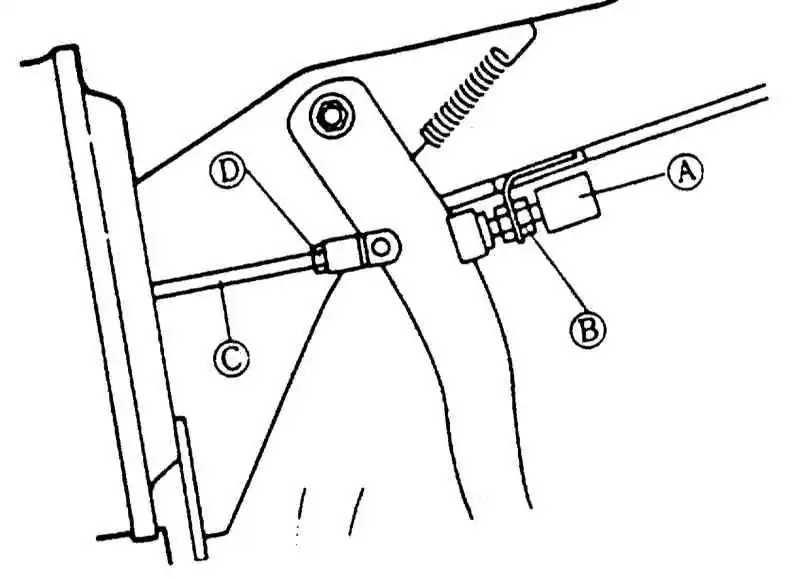

A — выключатель стоп-сигналов
B — контргайка

C — штанга толкателя
D — контргайка


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выключить зажигание.
  2. Отключить штекер от выключателя стоп-сигналов.
  3. Ослабить контргайку и вывинтить выключатель.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Измерить высоту педали до пола. Требуемое значение см. Раздел Технические данные тормозной системы.
  2. Если высота педали не соответствует требуемому значению, отрегулировать высоту и люфт педали в мастерской.
  3. Ввернуть выключатель стоп-сигналов, пока он не коснется педали и затем довернуть еще на пол-оборота. Затянуть контргайку.
  4. Подключить штекер и включить зажигание.
  5. Выжать педаль тормоза, при этом попросить ассистента наблюдать за стоп-сигналами. Уже при легком нажатии на педаль они должны включиться, иначе соответственно отрегулировать выключатель.
