2.4. Снятие и установка зубчатого ремня (DOHC)

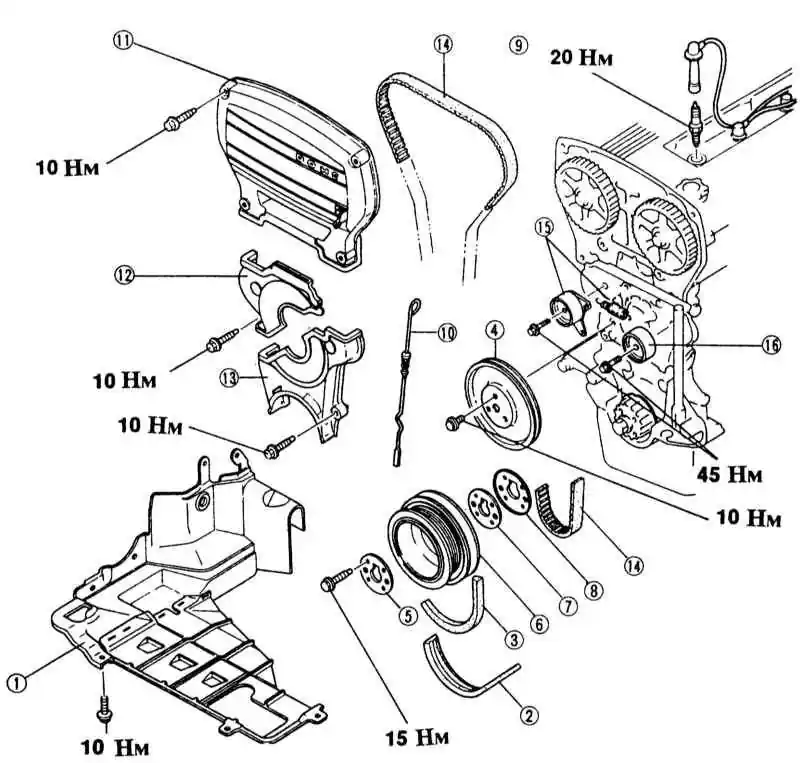

Двигатели B 6 (DOHC), ВР (DOHC)

1 — нижний щиток двигателя
2 — клиновой ремень насоса сервоуправления и компрессора кондиционера
3 — клиновой ремень генератора
4 — ременный шкив водяного насоса
5 — шайба
6 — ременный шкив коленвала
7 — внешний направляющий диск зубчатого ремня

8 — внутренний направляющий диск зубчатого ремня
9 — свеча зажигания
10 — измерительный стержень
11 — верхний кожух зубчатого ремня
12 — средний кожух зубчатого ремня
13 — нижний кожух зубчатого ремня
14 — зубчатый ремень
15 — натяжной ролик с пружиной
16 — направляющий ролик

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключить кабель массы от батареи.

При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.

  1. Поднять автомобиль и снять правое переднее колесо.
  2. Снять нижний щиток двигателя в правой нише колеса.
  3. Если имеется, снять клиновой ремень насоса сервоуправления и компрессора кондиционера, см. Раздел Снятие и установка/натяжение клинового ремня.
  4. Ослабить болты крепления ременного шкива водяного насоса.
  5. Снять клиновой ремень генератора, см. Раздел Снятие и установка/натяжение клинового ремня.
  6. Вывернуть болты крепления ременного шкива водяного насоса и снять шкив.

До 2/91 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Заблокировать коленвал и отвинтить болты крепления ременного шкива коленвала.
  2. Для блокирования коленвала включить 5-ю передачу и попросить ассистента выжать педаль тормоза.
  3. Снять шайбу, ременный шкив коленвала, внешний и внутренний направляющие диски зубчатого ремня.

С 3/91 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

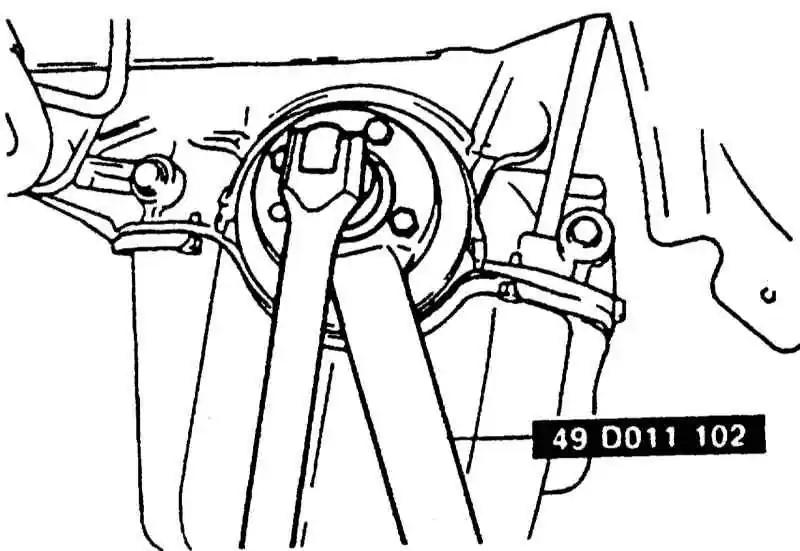

  1. Отвинтить болты крепления ременного шкива коленвала. Удерживать шейку ременного шкива специальным приспособлением MAZDA SST 49 D 011102.
  2. Вынуть стержень для измерения уровня масла.
  1. Отвинтить верхний, средний и нижний кожухи зубчатого ремня.
  1. Снять свечи зажигания, см. Главу Введение.
  2. Установить поршень 1-го цилиндра в положение зажигания. Для этого провернуть коленвал, чтобы совпали метки на ременном шкиве распредвала с метками на крышке распределительного механизма.
  3. Для проворачивания коленвала включить 5-ю передачу и сдвинуть автомобиль на ровной поверхности. Другая возможность провернуть коленвал: Приподнять переднее колесо, включить 5-ю передачу и провернуть колесо рукой.

После того, как поршень 1-го цилиндра будет находиться в положении зажигания, установить коробку передач в нейтральное положение и еще раз проверить, совпадают ли метки на ременном шкиве коленвала и крышке привода распределительного механизма. Если метки совпадают, ни в коем случае не проворачивать больше коленвал.


  1. Если старый зубчатый ремень будет устанавливаться вновь, его следует пометить. На ремне следует нанести стрелку, указывающую направление вращения. Коленвал вращается в направлении по часовой стрелке.
  1. Ослабить болт натяжного ролика и отжать натяжной ролик в направлении стрелки, пока зубчатый ремень не будет ослаблен. Снова затянуть болт натяжного ролика.

При отжимании ролика подложить тряпку, чтобы не повредить зубчатый ремень или натяжной ролик.

  1. Снять зубчатый ремень, после этого положение зубчатых колес не изменять.

Установка

Не перегибать и не перекручивать зубчатый ремень. Загрязненный, поврежденный или изношенный зубчатый ремень в любом случае заменить. Проверить равномерность и легкость хода натяжного ролика.

Если распредвал поворачивается при снятом зубчатом ремне, ни один поршень не должен находиться в положении ВМТ. Иначе могут возникнуть серьезные повреждения поршней и клапанов. Если требуется провернуть коленвал, предварительно следует установить все поршни на половинную высоту. Для этого нанести сверху на зубчатом колесе коленвала линию мелом (условие: коленвал находится в положении ВМТ поршня 1-го цилиндра), затем повернуть колесо коленвала на 1/2 оборота влево или вправо. Отметка мелом находится в горизонтальном положении.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Убедиться, что распредвал находится в положении, соответствующем ВМТ 1-го цилиндра. При этом должны совпадать метки на колесе распредвала и метками на крышке привода распределительного механизма.
  2. Проверить, совпадают ли метки на зубчатом колесе распредвала и блоке цилиндров.
  3. Наложить зубчатый ремень так, чтобы ветвь между колесом выпускного распредвала и колесом коленвала была натянута. Если устанавливается старый ремень, обратить внимание на направление его вращения.

При установке зубчатого ремне положение распределительного и коленчатого валов изменяться не должно. Иначе в двигателе могут возникнуть серьезные неисправности, или двигатель не будет развивать свою максимальную мощность.

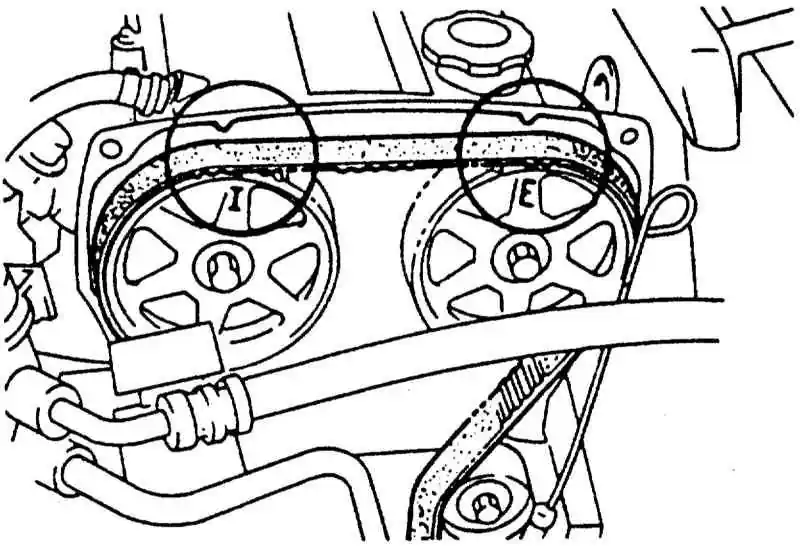

  1. Убедиться, что распределительные валы находятся в положении, соответствующем ВМТ 1-го цилиндра. При этом должны совпадать метки на зубчатых колесах распредвала с метками на крышке привода распределительного механизма и головке цилиндров.

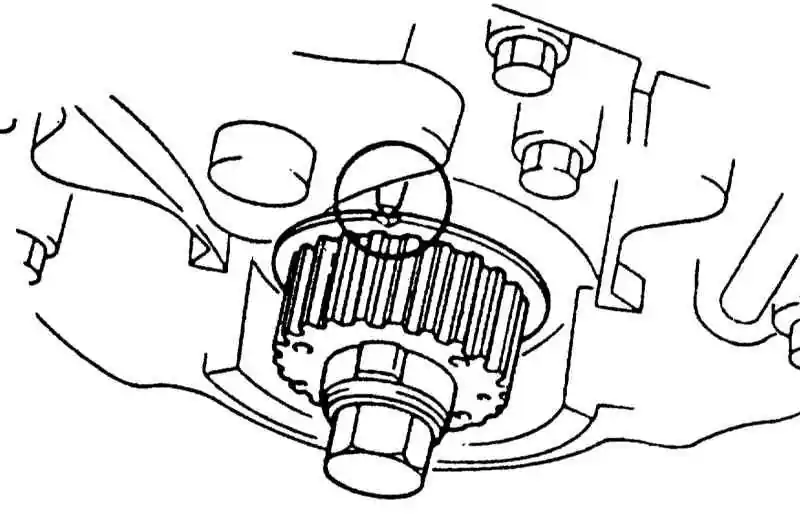

  1. Одновременно должны совпадать метки на зубчатом колесе коленвала и блоке цилиндров. Тогда двигатель находится в положении ВМТ поршня 1-го цилиндра.
  2. Провернуть коленвал два раза по направлению вращения и еще раз проверить совпадение меток, при необходимости повторить регулировку.

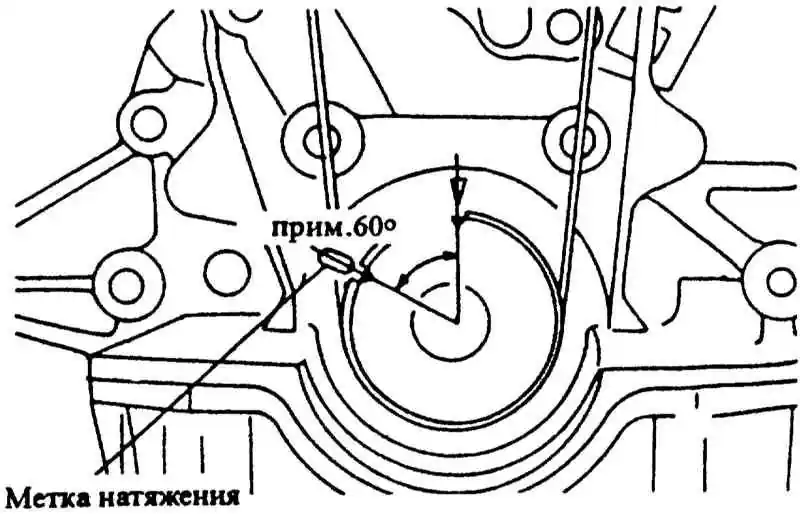

  1. Провернуть коленвал по направлению вращения до метки натяжения, которая находится примерно в 60 перед отметкой ВМТ.
  1. Ослабить болт натяжного ролика, чтобы ролик прилегал к ремню.
  2. Затянуть болт крепления натяжного ролика с усилием 45 Нм.
  3. Два раза провернуть коленвал по направлению вращения и еще раз проверить регулировку.
  4. Проверить натяжение зубчатого ремня. Зубчатый ремень на участке между двумя ременными шкивами распредвалов при воздействии с силой 10 кГ, что соответствует нажатию большим пальцем, должен прогибаться на 9 - 11 мм. Если значение не соответствует требованию, следует ослабить натяжной ролик и затянуть его снова.
  5. Привинтить верхний, средний и нижний кожухи зубчатого ремня с усилием 10 Нм.

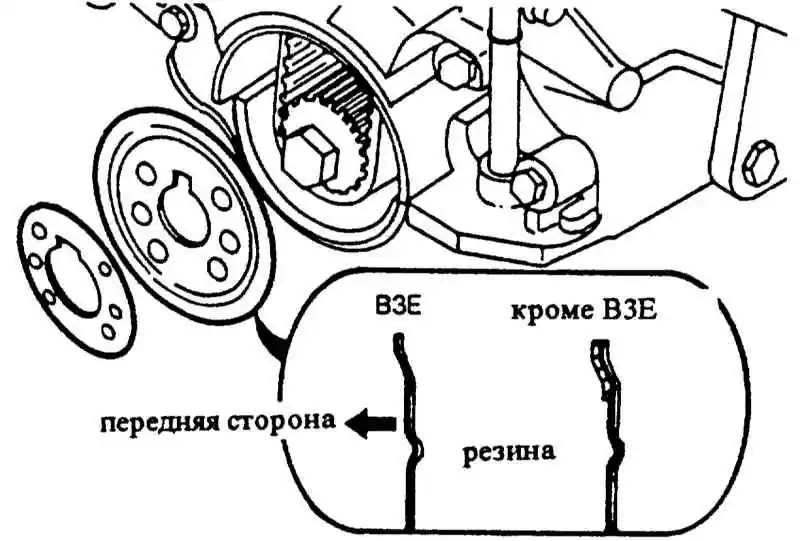

  1. Установить внешний и внутренний направляющие диски зубчатого ремня согласно выемкам на колесе коленвала. Учитывать установочное положение.

До 2/91 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установить ременный шкив коленвала и шайбу и затянуть болты крепления с усилием 15 Нм.

С 3/91г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установить болт крепления ременного шкива коленвала. Удерживая шейку шкива специальным приспособлением
  2. MAZDA SST 49D011102 и затянуть болт с усилием 165 Нм.
  3. Установить ременный шкив водяного насоса и затянуть болты крепления с усилием руки.
  4. Установить клиновой ремень, см. Раздел Снятие и установка/натяжение клинового ремня.
  5. Затянуть ременный шкив водяного насоса с усилием 10 Нм.
  6. Установить свечи зажигания и подключить наконечники, см. Главу Введение.
  7. Привинтить щиток в правой нише колеса.
  8. Вставить маслоизмерительный щуп.
  9. Установить переднее колесо и опустить автомобиль.
  10. Подключить кабель массы к батарее.
  11. Если имеются, установить время на часах и задать защитный код радиоприемника.
  12. Проверить момент зажигания, при необходимости отрегулировать, см. Главу Система зажигания, Раздел Проверка/регулировка момента зажигания.
