23.19.2. Задний амортизатор

Предупреждение

При установке заднего амортизатора необходимо использовать новый болт верхнего крепления амортизатора и новую гайку нижнего крепления амортизатора, а также новое уплотнительное кольцо напорного шланга.

Снятие

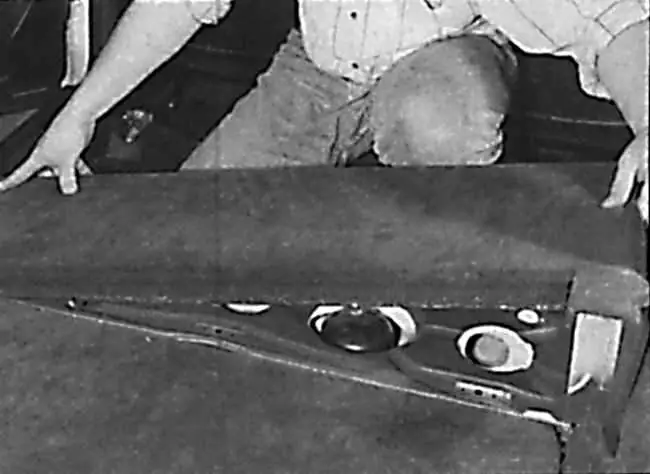

Снятие передней части покрытия пола багажного отделения

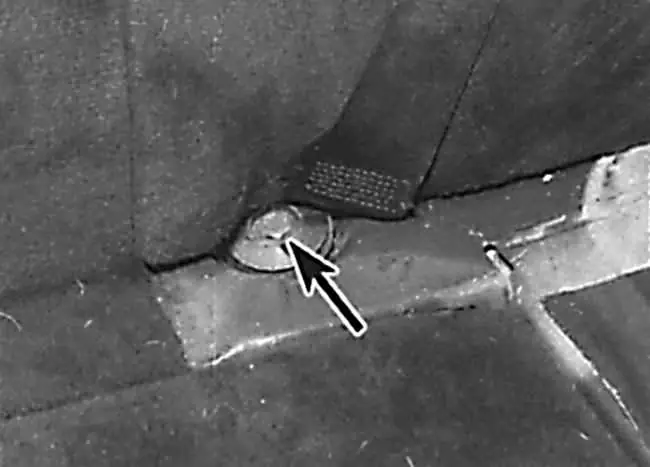

Расположение верхнего болта крепления амортизатора

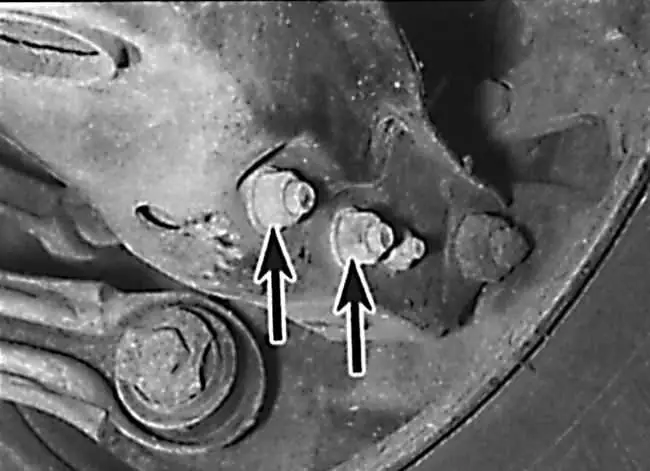

Расположение болтов крепления нижней части амортизатора

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее заднее колесо.
2. Отвинтите винты и снимите защитный кожух с основания нижнего рычага задней подвески. Домкратом через деревянный брусок поддержите нижний рычаг задней подвески.
3. Снимите давление в гидравлической системе.
4. Протрите область около соединений аккумулятора давления и подложите ветошь для того, чтобы собрать разлившуюся жидкость. Отвинтите соединительный болт, крепящий напорный шланг амортизатора к верхней части аккумулятора давления, снимите шланг и уплотнительные кольца. Закройте пробками конец шланга и отверстие в аккумуляторе давления.
5. Для улучшения доступа к верхнему болту крепления снимите спинки заднего сидения, затем отвинтите винты и снимите переднюю часть покрытия пола багажного отделения. Для доступа к задним винтам крепления поднимите панель отделки с пола багажного отделения. Снимите боковую панель отделки с пола багажного отделения (см. рис. Снятие передней части покрытия пола багажного отделения, Расположение верхнего болта крепления амортизатора).
6. Отвинтите верхний болт крепления амортизатора и снимите шайбу и резиновую подушку.
7. Отвинтите гайки с болтов нижнего крепления амортизатора и извлеките болты (см. рис. Расположение болтов крепления нижней части амортизатора). Извлеките амортизатор из-под арки колеса и снимите с него резиновую подушку.
8. Проверьте состояние амортизатора на наличие утечек жидкости и механических повреждений и, при необходимости, замените.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите резиновую подушку на шток амортизатора и установите амортизатор на место.
2. Совместите нижнюю часть амортизатора с рычагом задней подвески, установите болты крепления, навинтите на них новые гайки, не затягивая их окончательно.
3. Правильно расположите шток амортизатора на кузове и установите резиновую подушку и шайбу. Ввинтите новый болт крепления верхней части амортизатора и затяните его требуемым моментом.
4. Установите панель пола багажного отделения и привинтите ее винтами.
5. Подсоедините напорный шланг амортизатора к аккумулятору давления, установив с двух сторон соединительной муфты шланга прокладки, и закрепите шланг соединительным болтом, затянув ее требуемым моментом.
6. Затяните требуемым моментом гайки болтов нижнего крепления амортизатора. Установите защитный кожух на основании нижнего рычага задней подвески.
7. Установите колесо, затем опустите автомобиль на землю и затяните болты крепления колеса требуемым моментом.
8. Заполните гидравлическую систему жидкостью.
