12.2.4. Снятие и установка замка капота

Весь самоконтрящийся крепеж подлежит замене в обязательном порядке!

Кроме моделей 463.333

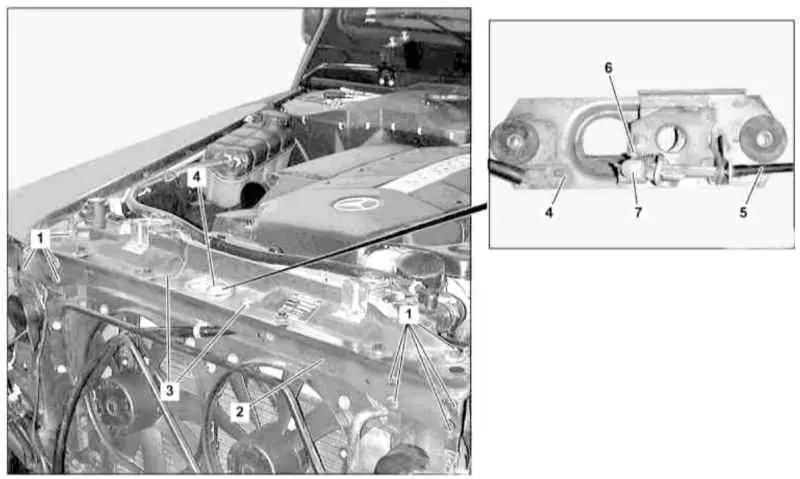

Детали установки замка капота (кроме моделей 463.333)

1, 3 — Болты
2 — Верхняя поперечная балка предка
4 — Замок

5 — Приводной трос
6 — Регулировочный винт
7 — Резьбовой ниппель

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите переднюю решетку (см. Раздел Снятие и установка передней решетки).
  2. Выверните болты (1) в верхней поперечной балке передка (2), - слегка наклоните балку назад с целью обеспечения лучшего доступа к гайкам с ее нижней стороны.
  3. Отсоедините от балки (2) шину заземления.
  4. Отпустив фиксатор троса привод отпускания защелки замка (5), снимите балку (2).
  5. Ослабьте регулировочный винт (6) и, потянув, отсоедините трос (5) от замковой сборки (4).
  6. Отпустите винты (3) и снимите замок (4).
  7. Установка производится в обратном порядке, в случае необходимости замените шайбы. Проследите, чтобы резьбовой ниппель (7) троса (5) обеспечивал минимальный свободный ход капота.

Модели 463.333

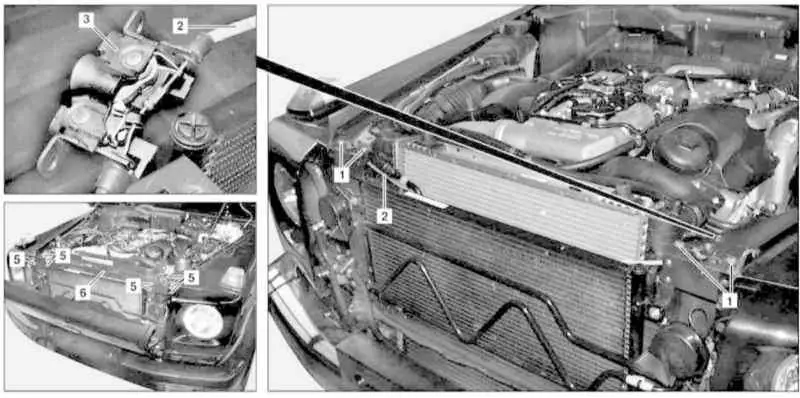

Детали установки замка капота (модели 463.333)

1, 5 — Болты
2 — Приводной трос

3 — Замок
6 — Верхняя поперечная балка предка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите переднюю решетку (см. Раздел Снятие и установка передней решетки).
  2. Выверните болты (5) в верхней поперечной балке передка (6) и снимите последнюю, высвободив трос из фиксатора.
  3. Выверните болты (1), - в случае необходимости приготовьте сменные шайбы.
  4. Отсоедините приводной трос (2) и снимите сборку замка (3).
  5. Установка производится в обратном порядке, - проследите, чтобы маркировка в виде стрелки на замковой сборке была повернута влево. Трос подсоединяйте к замку только после установки последнего.
