13.7. Снятие и установка комбинации приборов

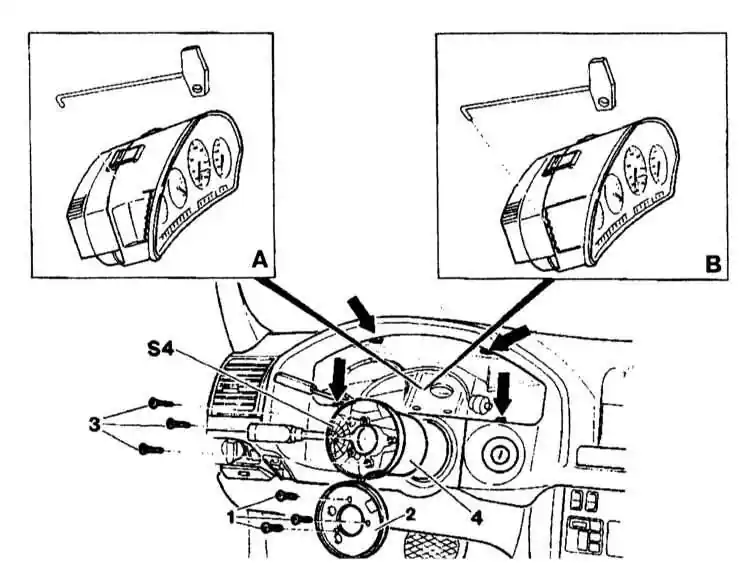

Детали установки комбинации приборов

1, 3 — Болты
2 — Пластина
4 — Труба
S4 — Комбинированный переключатель.

Версия A — Ребра для извлечения щитка приборов находятся спереди
Версия В — Ребра для извлечения щитка приборов находятся сзади

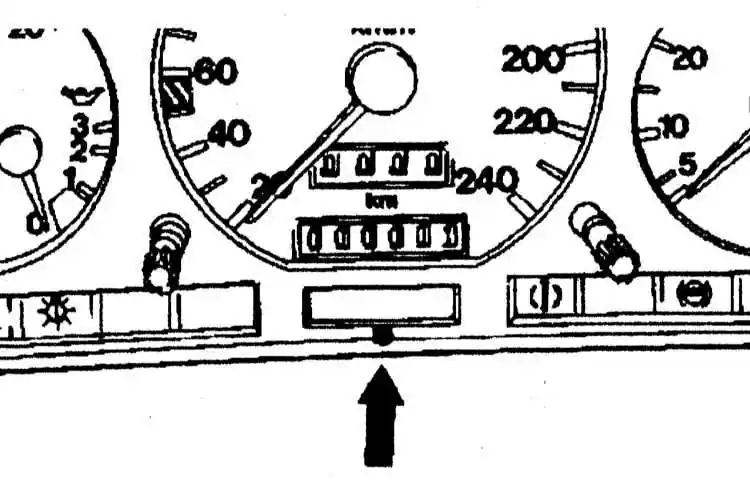

В версии «В» предусмотрено идентификационное ребро посредине (стрелка)

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рулевое колесо, контактную спиральную пружину и датчик угла поворота рулевого колеса.

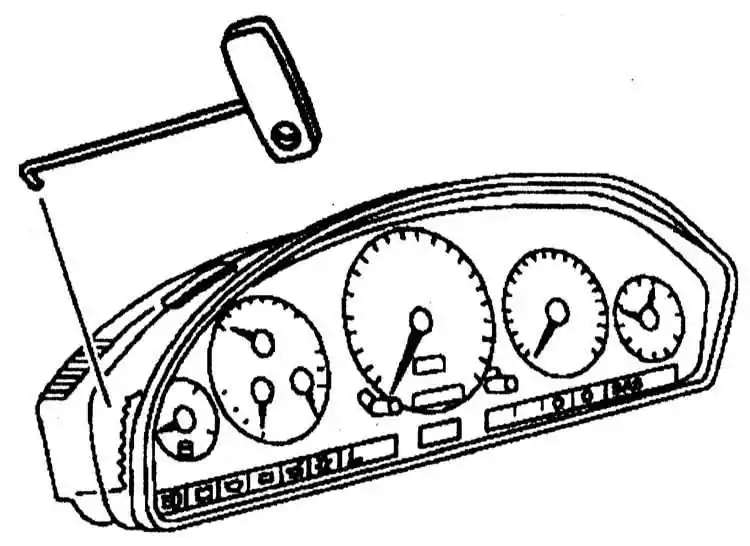

2. Вставьте крючки (8 мм) с обеих сторон между щитком приборов и панелью приборов и поверните их на 90° вовнутрь по направлению к щитку приборов.

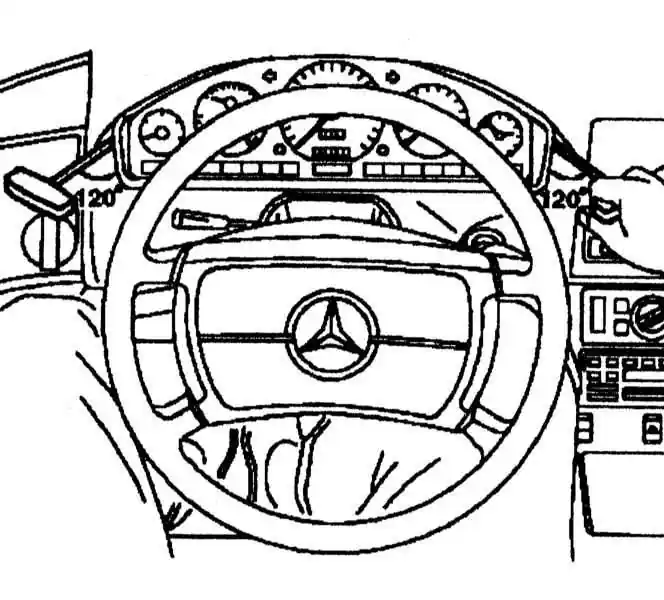

3. Извлеките щиток приборов с обеих сторон примерно на 8 мм с помощью крючков. Затем извлеките щиток приборов полностью, повернув крючки на 120°.

Установка

Установка проводится в порядке, обратном снятию.
