13.8. Контрольные лампы и сигнальные индикаторы приборного щитка - детали установки

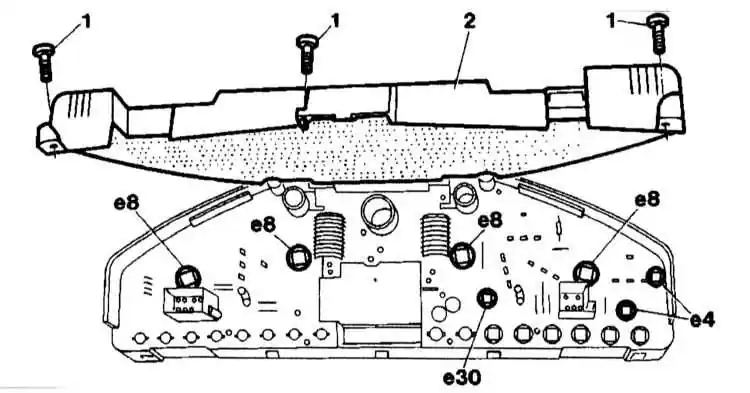

Схема расположения контрольных ламп и сигнальных индикаторов на моделях по 10.93 г. вып.

1 — Болты
2 — Электронная панель
е4 — Лампа запаса топлива
е8 — Лампа подсветки щитка приборов
е30 — Лампа давления масла

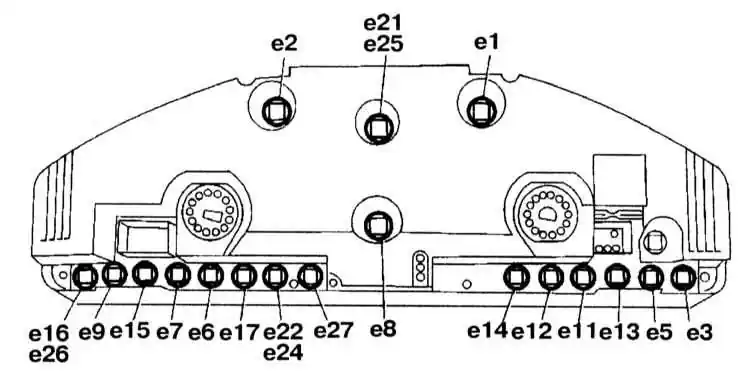

Схема расположения контрольных ламп и сигнальных индикаторов на моделях по 08.95 г. вып.

e1 — Индикаторная лампа левого поворота
е2 — Индикаторная лампа правого поворота
е3 — Индикаторная лампа включения дальнего света фар
е5 — Индикаторная лампа подзарядки аккумулятора
е6 — Лампа индикации износа тормозных накладок
е7 — Сигнальная лампа низкого уровня масла/стояночного тормоза
е8 — Индикаторная лампа подсветки щитка приборов
е9 — Сигнальная лампа непристегнутых ремней безопасности
е11 — Сигнальная лампа низкого уровня охлаждающей жидкости
в12 — Сигнальная лампа низкого уровня двигательного масла
е13 — Сигнальная лампа низкого уровня жидкости в резервуаре стеклоомывателей

е14 — Индикаторная лампа контроля за перегоревшими лампами
е15 — Сигнальная лампа неисправности SRS
е16 — Индикаторная лампа предварительного накала
е17 — Сигнальная лампа неисправности ABS
е21 — Сигнальная лампа ASR
е22 — Индикаторная лампа неисправности ASR
е24, е27 — Индикаторная лампа неисправности ASD
е25 — Сигнальная лампа ASD (MIL)
е26 — Индикаторная лампа «Check Engine»

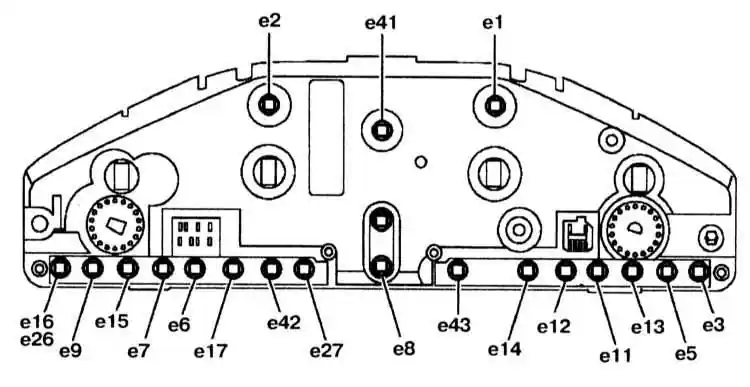

Схема расположения контрольных ламп и сигнальных индикаторов на моделях с 09.95 г. вып.

e1 — Индикаторная лампа левого поворота
е2 — Индикаторная лампа правого поворота
е3 — Индикаторная лампа включения дальнего света фар
е5 — Индикаторная лампа подзарядки аккумулятора
е6 — Лампа индикации износа тормозных накладок
е7 — Сигнальная лампа низкого уровня масла/стояночного тормоза
е8 — Индикаторная лампа подсветки щитка приборов
е9 — Сигнальная лампа непристегнутых ремней безопасности
е11 — Сигнальная лампа низкого уровня охлаждающей жидкости

e12 — Сигнальная лампа низкого уровня двигательного масла
е13 — Сигнальная лампа низкого уровня жидкости в резервуаре стеклоомывателей
е14 — Индикаторная лампа контроля за перегоревшими лампами
е15 — Сигнальная лампа неисправности SRS
е16 — Индикаторная лампа предварительного накала
е17 — Сигнальная лампа неисправности ABS
е26 — Индикаторная лампа «Check Engine» (MIL)
е27 — Индикаторная лампа неисправности ASD
е41 — Сигнальная лампа ESP
е42, е43 — Индикаторная лампа неисправности ESP
