4.4.9. Снятие и установка распределительных валов

См. также Раздел Привод ГРМ - общая информация, обслуживание компонентов.

Снятие

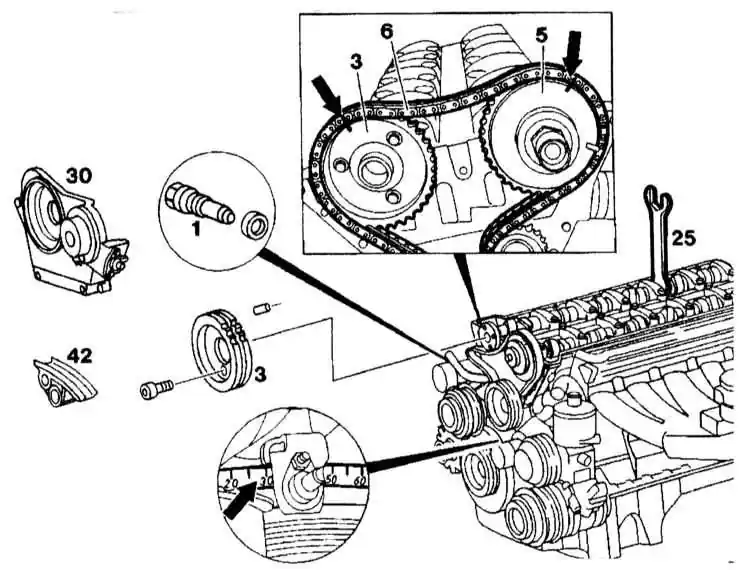

Снятие распределительных валов


1 — Натяжитель цепи привода ГРМ
3, 5 — Звездочки распределительных валов
6 — Цепь привода ГРМ

25 — Ключ
30 — Передняя крышка
42 — Верхний направляющий рычаг

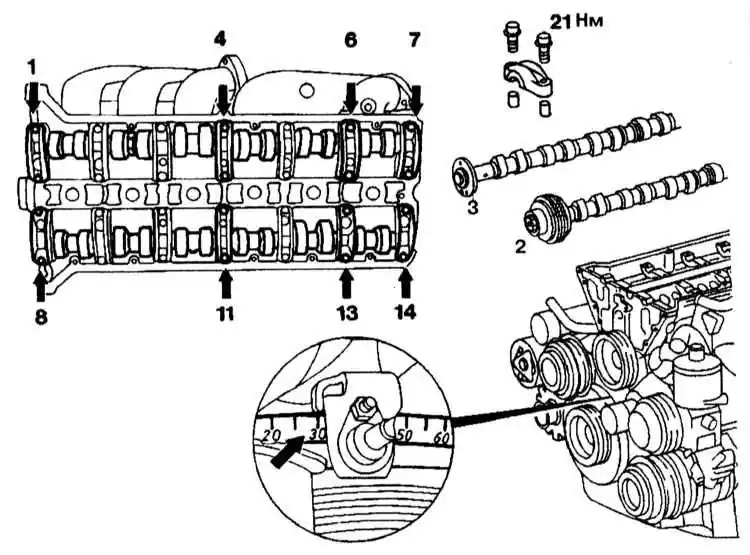

Снятие распределительных валов

1, 4, 6, 7, 8, 11, 13, 14 — Крышки подшипников распределительных валов

2 — Впускной распределительный вал
3 — Выпускной распределительный вал


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите поршень первого цилиндра в положение 30° перед ВМТ.
2. Снимите натяжитель цепи.
3. Снимите переднюю крышку (30) и верхний направляющий рычаг (42).
4. Пометьте положение звездочек распределительных валов относительно цепи привода ГРМ (6) (стрелка).
5. Отверните звездочку (3) выпускного распределительного вала.
6. Снимите цепь привода ГРМ (6) со звездочек (5) впускного распределительного вала.
7. Поверните распределительные валы с помощью ключа так, чтобы кулачки распределительных валов второго цилиндра установили гидрокомпенсатор в среднее положение.
8. Отверните болты крепления крышек подшипников (1), (4), (6) и (7) выпускного и (8), (11), (13) и (14) впускного распределительных валов. Распределительные валы не могут быть повернуты во время отворачивания или ослабления болтов крышек подшипников.
9. Отверните болты крепления остальных крышек, и снимите распределительные валы.

Установка

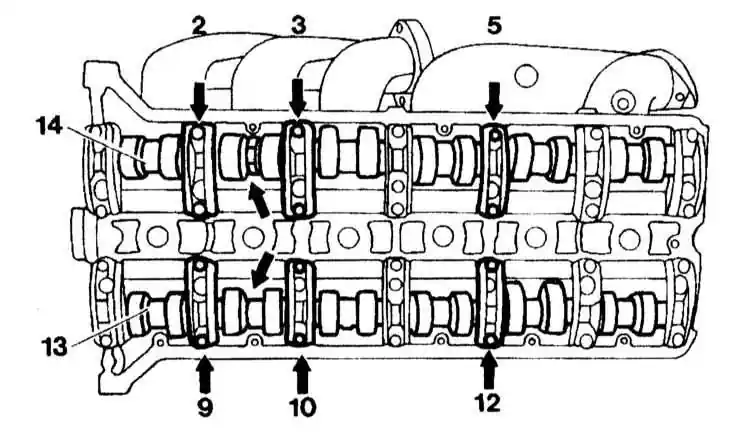

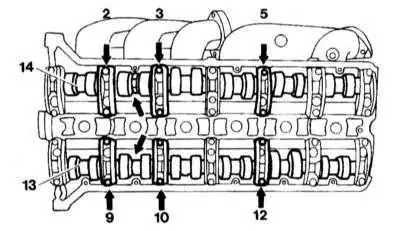

Установка распределительных валов


2, 3, 5, 9, 10, 12 — Крышки подшипников 13, 14 — Распределительные валы

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте гидрокомпенсаторы.
2. Смажьте все гидрокомпенсаторы и крышки подшипников.
3. Установите распределительные валы в постели подшипников при положении поршня первого цилиндра в положение 30° перед ВМТ.
4. Установите крышки (2), (3) и (5) выпускного и (9), (10) и (12) впускного распределительных валов.
5. Затяните болты крепления крышек подшипников распределительных валов моментом 21 Нм.
6. Установите остальные крышки подшипников и затяните болты крепления.
7. Установите звездочку выпускного распределительного вала и заверните болты крепления.
8. Установите цепь на звездочки распределительных валов по ранее сделанным меткам.
9. Установите переднюю крышку и верхний направляющий рычаг, натяжитель цепи привода ГРМ.
10. Проверьте контрольное положение распределительных валов.

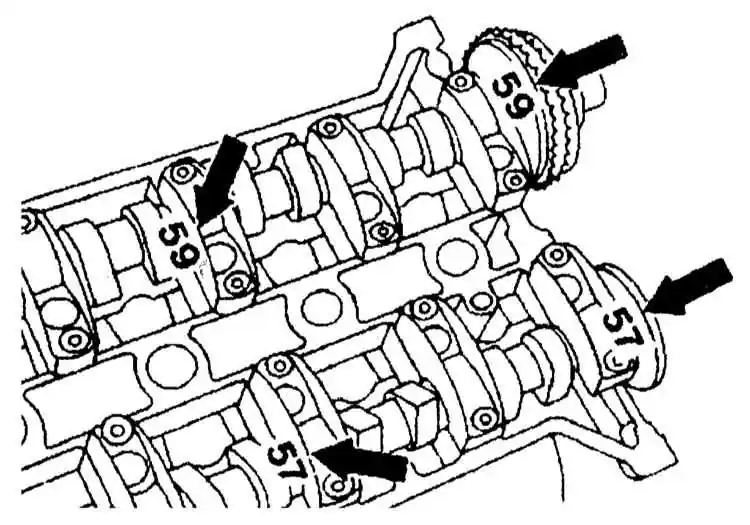

11. На распределительных валах имеется кодовое обозначение на третьей шейке (стрелки) (позади крышки подшипника) или краской на фланце распределительного вала.

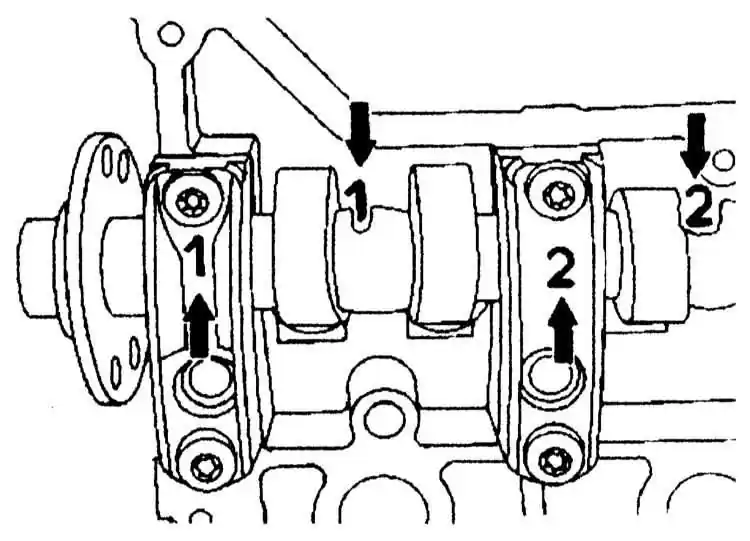

12. Крышки подшипников имеют обозначения. Нумерация крышек подшипников вылита на головке блока цилиндров. Крышки подшипников должны быть установлены согласно цифровому коду. Впускной распределительный вал может быть снят или установлен вместе со звездочкой.
13. Ремонтные размеры подшипников распределительных валов приведены в Спецификациях.
