3.16. Проверка состояния компонент подвески и рулевого управления

Компоненты рулевого привода и подвески следует проверять регулярно. Изношенные или поврежденные компоненты подвески и рулевого привода могут послужить причиной чрезмерного и опасного износа шин, ухудшения ходовых характеристик и управляемости автомобилем и повышению расхода топлива. За более подробной информацией по компонентам подвески и системы рулевого управления обратитесь к Главе Подвеска и рулевое управление.


Проверка стойки-амортизатора

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поддомкратьте автомобиль и надежно установите его на опоры.
2. Осмотрите пневматические управляемые амортизационные стойки на наличие признаков утечек.
3. Проверьте надежность установки и целостность стоек. Проверьте верхние опоры стоек на наличие повреждений и признаков износа. В случае обнаружения таковых замените стойки.

Проверка состояния системы рулевого управления и подвески

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осмотрите компоненты системы рулевого управления на наличие повреждений и деформаций. Ищите признаки утечки жидкости, поврежденные прокладки, защитные чехлы и штуцерные соединения.
2. Очистите нижний конец поворотного кулака. Попросите помощника захватить нижний край колеса и покачать его, а сами в это время наблюдайте за движением шаровых опор, соединяющих поворотный кулак с рычагом. Осмотрите защитные чехлы шаровых опор на наличие разрывов. Если Вы обнаружите люфт или порванные или протекающие защитные чехлы, шаровую опору (опоры) следует заменить.

3. Захватите каждое из передних колес за верхний и нижний края и попытайтесь покачать, чтобы проверить наличие люфта, затем за правый и левый края. Если обнаружен люфт, проверьте, не ослабли ли крепления рулевого механизма и шарниры рулевых тяг. Если ослабли крепления, подтяните их. Если ослабли рулевые тяги, то причиной могут быть изношенные шарниры (проверьте сначала надежность затягивания гаек). Дополнительную информацию по системе рулевого управления и подвеске можно найти в Главе Подвеска и рулевое управление.

Проверка люфта рулевого управления

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рулевое колесо в среднее положение.
2. Подвигайте рулевое колесо из стороны в сторону, наблюдая при этом за передними колесами. Рулевое колесо может иметь максимальный люфт 15 мм.
3. При большем люфте рулевого колеса следует проверить тяги рулевого управления, рулевой механизм и люфт подшипников передней подвески.
4. Сильно подвигайте рулевые тяги рукой. Шаровые шарниры не должны иметь люфта, в противном случае замените шарниры или рулевые тяги.

Проверка наконечников рулевых тяг, шаровых опор и чехлов рулевого механизма

 ПОРЯДОК ВЫПОЛНЕНИЯ

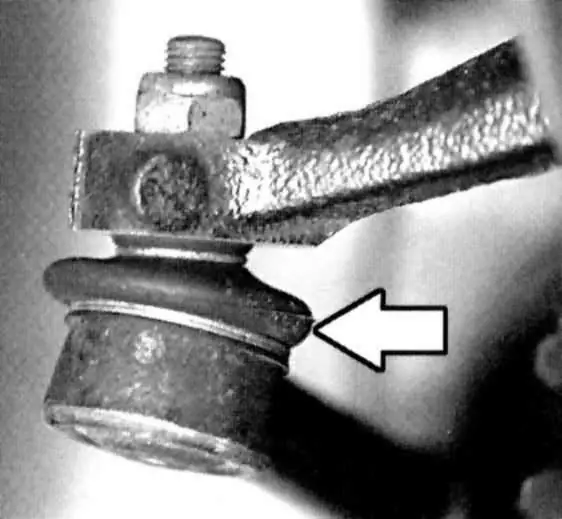

1. Осветите лампой пыльники шаровых опор слева и справа и проверьте на наличие повреждений.

2. Осветите лампой пыльник наконечника рулевой тяги слева и справа и проверьте на наличие повреждений.

3. При наличии повреждений пыльников из соображений безопасности следует заменить соответствующий шарнир с пыльником. Загрязнения разрушают шарнир.
4. Сильно подвигайте рулевые тяги рукой в разные стороны. Шарнир не должен иметь люфтов. В противном случае необходимо заменить наконечник рулевой тяги.
5. Проверьте надежность затяжки контргаек наконечников рулевых тяг и гайку крепления пальца шарнира, не вращая ее. Момент затяжки приведен в Спецификациях.

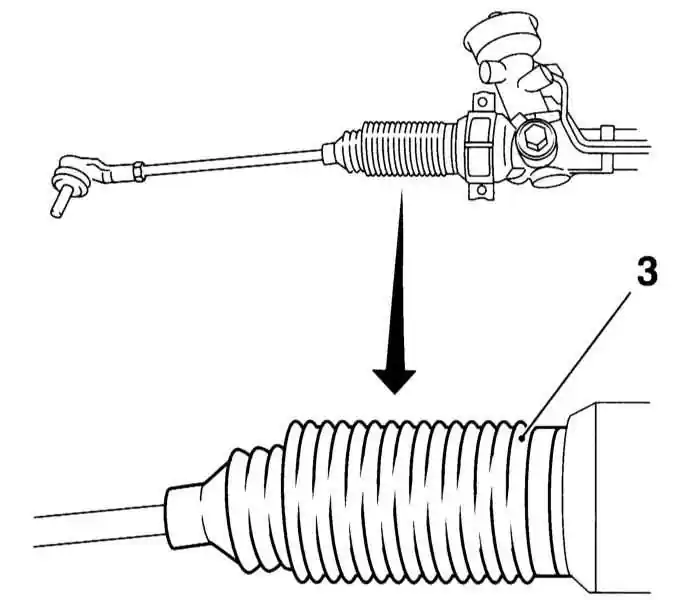

6. Проверьте защитные чехлы (3) у рулевого механизма, при необходимости замените на новые.
