10.31. Вакуумная диафрагма дроссельной заслонки

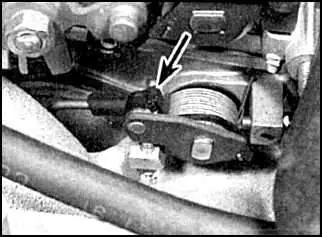

Соединение тяги дроссельной заслонки с дроссельной заслонкой противобуксовочной системы

Соединение тяги указано стрелкой.

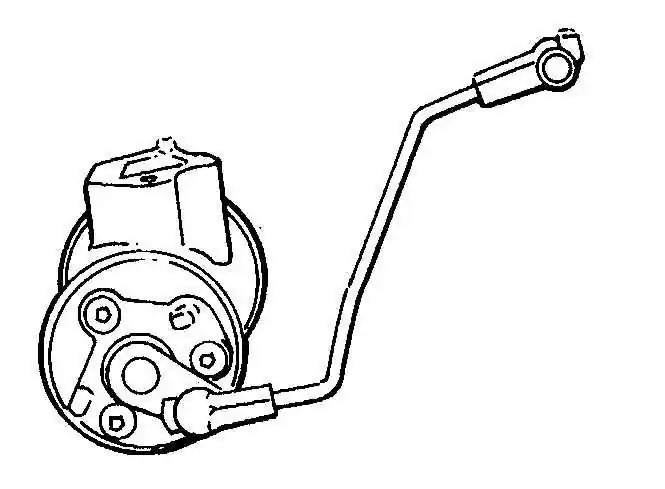

Диафрагма дроссельной заслонки противобуксовочной системы

 1 – крепежные винты;

2 – крепежный кронштейн

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите воздушный фильтр.
3. Отсоедините шланг вентиляции картера от корпуса дроссельной заслонки.
4. Ослабьте крепежные болты генератора и снимите верхний крепежный болт. Снимите ремень со шкива генератора и отклоните генератор от двигателя.

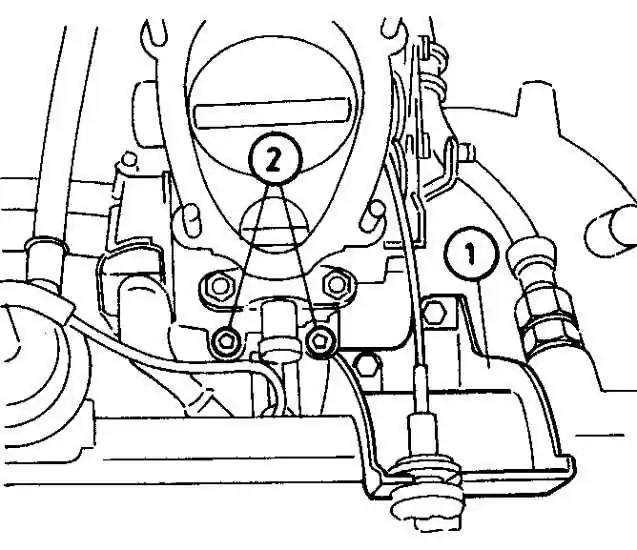

5. Открутите два крепежных винта и снимите кронштейн тросика акселератора с впускного коллектора.
6. Отсоедините разъем подключения диафрагмы.
7. Отсоедините тягу от дроссельной заслонки.
8. Открутите два крепежных болта и снимите диафрагму.
9. Пометьте положение установки тяги.

Установка

Установка производится в последовательности, обратной снятию.
