10.8. Тормозной диск

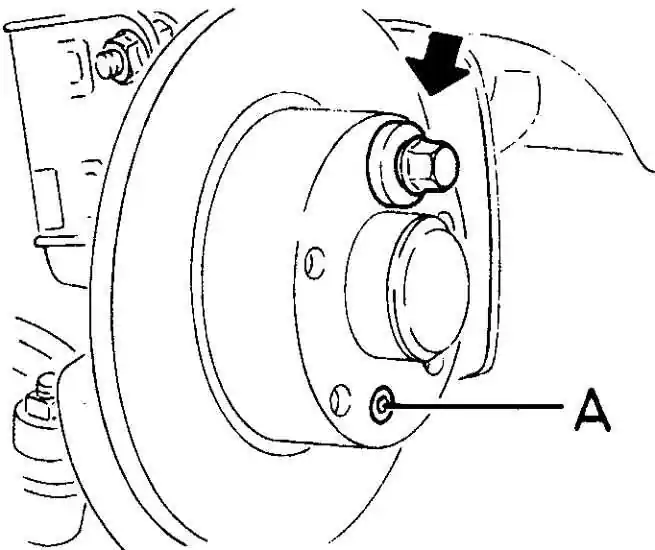

Тормозной диск

 А – крепежный винт тормозного диска;
шайба крепежного винта – указана стрелками.

Осмотр
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте затяжку крепежного винта тормозного диска. Установите шайбу толщиной примерно 10,0 мм на один из болтов крепления колеса и закрутите его в отверстие напротив крепежного винта.
2. Осмотрите тормозной диск на наличие царапин, трещин или глубоких канавок. Если необходимо, проведите капитальный ремонт диска.
3. Проверьте биение тормозного диска.
4. Если биение слишком большое, проверьте обратную сторону тормозного диска и подшипники ступицы. Если они в порядке, замените тормозной диск.

ДИСК ПЕРЕДНЕГО ТОРМОЗА

 Cнятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если необходимо, снимите болт и шайбу, использовавшуюся при проверке диска.
2. Снимите тормозные накладки.
3. Открутите два крепежных болта и снимите кронштейн суппорта.
4. Открутите крепежный винт и снимите тормозной диск.

Установка

Установка производится в последовательности, обратной снятию.

ДИСК ЗАДНЕГО ТОРМОЗА

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если необходимо, снимите болт и шайбу, использовавшуюся при проверке диска.
2. Снимите тормозные накладки.
3. Снимите суппорт тормоза, не отсоединяя тормозной шланг.
4. Открутите крепежный винт и снимите тормозной диск со ступицы.

Установка

Установка производится в последовательности, обратной снятию.
