5.1.12. Снятие и установка карбюратора

Снятие

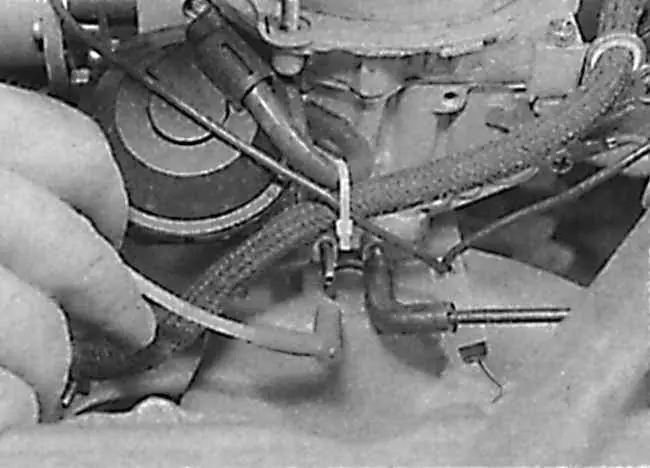

Отсоединение вакуумных трубок от передней части карбюратора на моделях 1,6 л

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. На ранних моделях снимите воздушный фильтр. На более поздних моделях отсоедините воздухопровод от воздушного фильтра, затем отсоедините вакуумную трубку и шланг вентиляции картера от воздушной камеры. Отвинтите три винта и снимите воздушную камеру вместе с воздуховодом.
3. На моделях 1,4 л отсоедините подающий топливный шланг от карбюратора, а на моделях 1,6 и 1,8 л отсоедините топливные шланги от сепаратора паров топлива. Закройте концы шлангов подходящи ми пробками.
4. Извлеките скобу, крепящую оболочку троса акселератора к кронштейну на карбюраторе, затем снимите уплотнительное кольцо с кронштейна и отсоедините трос акселератора от рычага дроссельной заслонки.
5. Промаркируйте и отсоедините шланги подачи охлаждающей жидкости от корпуса автоматической воздушной заслонки. Закройте концы шлангов подходящими пробками или закрепите их в верхнем положении для исключения вытекания охлаждающей жидкости.
6. Промаркируйте и отсоедините от передней части карбюратора вакуумные трубки (см. рисунок).
7. Отсоедините от карбюратора электрические разъемы.
8. Отвинтите три гайки и снимите карбюратор со шпилек на впускном коллекторе.
9. Снимите прокладки и проставку, установ ленные между карбюратором и впускным коллектором.

Ремонт

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Слейте топливо из поплавковой камеры карбюратора и сепаратора паров топлива. Очистите наружную поверхность карбюратора, затем снимите верхнюю крышку карбюратора.
2. Используя сжатый воздух, продуйте жиклеры и отверстия карбюратора. Ни в коем случае не используйте для очистки жиклеров проволоку, даже медную. При необходимости вывинтите жиклеры.
3. Снимите топливный фильтр, расположенный в соединительной муфте подачи топлива.
4. Очистите поплавковую камеру. При наличии износа или повреждений замените поплавок и игольчатый клапан. Проверьте, что игольчатый клапан полностью закрывается перед тем, как поплавок достигнет своего верхнего положения.
5. Замените диафрагмы в клапане обогащения и ускорительном насосе.
6. Дальнейшая разборка карбюратора не рекомендуется.
7. Сборка карбюратора производится в последовательности, обратной снятию. При сборке карбюратора используйте новые прокладки и уплотнительные кольца, а также смажьте тяги смазкой на основе дисульфида молибдена.

Установка

Перед установкой карбюратора выполните следующие действия:

– установите регулировочный винт ускоренных оборотов холостого хода на самую высокую ступеньку ускоренных оборотов холостого хода;
– используя сверло, проверьте величину открытия дроссельной заслонки первичной камеры;
– при необходимости произведите регулировку ускоренных оборотов холостого хода;
– заключительную регулировку оборотов ускоренного холостого хода необходимо произвести на работающем двигателе.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию. При установке карбюратора используйте новые прокладки.
2. После установки карбюратора выполните следующие проверки и регулировки.
3. Проверьте и, при необходимости, отрегулируйте трос акселератора.
4. Проверьте уровень охлаждающей жидкости и, при необходимости, доведите его до нормы.
5. Проверьте и, при необходимости, отрегулируйте обороты холостого хода и содержание СО в выхлопных газах.
