5.2.9. Топливный фильтр на моделях с топливным насосом вне топливного бака

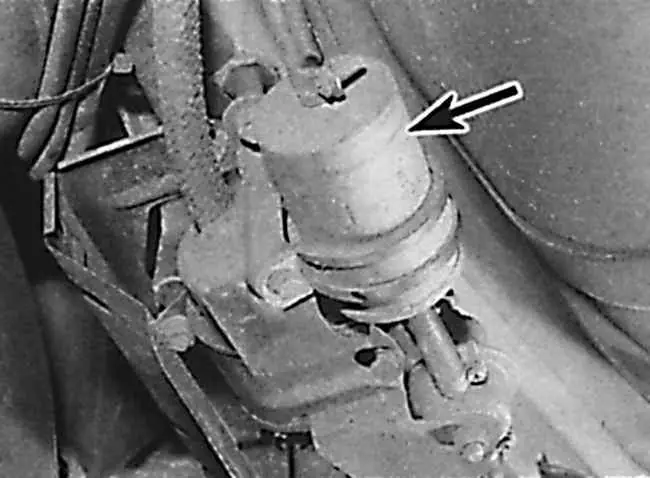

Расположение топливного фильтра на моделях с топливным насосом, установленным вне топливного бака

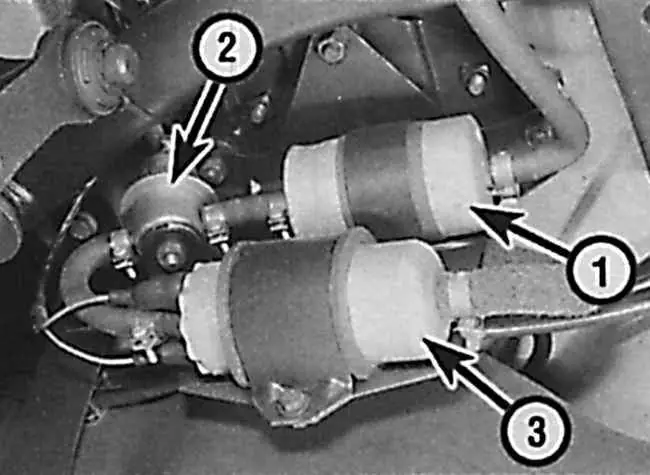

Узел топливных элементов на моделях с топливным насосом, расположенным вне топливного бака

1 – топливный фильтр;

2 – гаситель колебаний топлива;

3 – топливный насос

Снятие

В зависимости от модели топливный фильтр закреплен или на кронштейне топливного насоса под задней частью автомобиля или с правой стороны около ниши для запасного колеса или перед топливным баком.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Подготовьте контейнер для сбора топлива после снятия топливного фильтра.
3. Используя зажимы, пережмите топливные шланги с двух сторон фильтра для уменьшения потерь топлива после отсоединения шлангов.
4. Ослабьте винтовые хомуты и снимите топливные шланги с топливного фильтра.
5. Ослабьте болты крепления зажимов и снимите топливный фильтр с кронштейна. Перед снятием топливного фильтра отметьте направление стрелки на корпусе фильтра, которое указывает направление потока топлива и положение метки OUT (выход) на торце фильтра.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию. При установке ориентируйтесь на стрелку и метки на корпусе фильтра.
2. Запустите двигатель и проверьте топливную систему на наличие утечек. При наличии утечек топлива немедленно выключите двигатель и устраните причину утечки.
