6.12. Снятие и установка генератора

ЗА ИСКЛЮЧЕНИЕМ ГЕНЕРАТОРОВ МАЛОГАБАРИТНОЙ СЕРИИ

Снятие

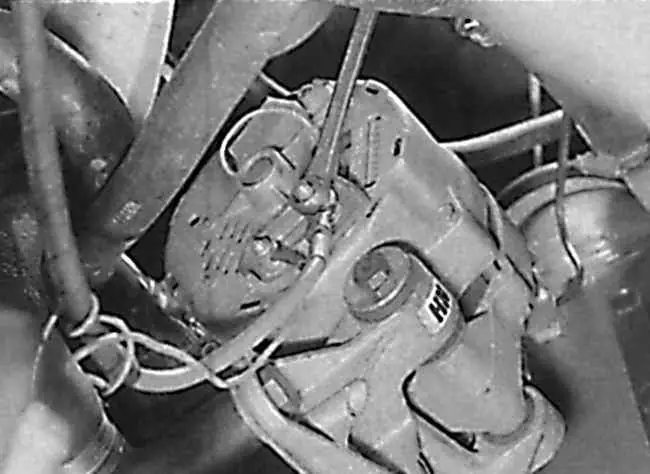

Отсоединение проводов от клемм на задней части генератора DELCO-REMY

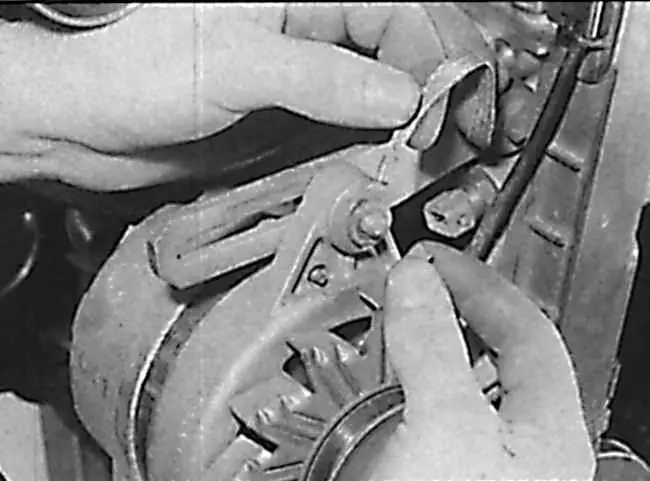

Отсоединение шины заземления от верхнего болта крепления генератора

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Для улучшения доступа отсоедините главный воздушный патрубок от воздушного фильтра, воздушной камеры или корпуса дросселя.
3. Промаркируйте и отсоедините электрические провода от задней части генерато ра (см. рис. Отсоединение проводов от клемм на задней части генератора DELCO-REMY).
4. Снимите приводной ремень генератора.
5. Отвинтите два болта и гайки и снимите шайбы и втулки, при этом запомните их расположение. Отметьте место крепления шины заземления (см. рис. Отсоединение шины заземления от верхнего болта крепления генератора).
6. Снимите генератор.

Установка

Установка производится в последовательности, обратной снятию с учетом следующих моментов...

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Закрепите шину заземления верхним болтом крепления генератора.
2. Установите и отрегулируйте натяжение приводного ремня генератора.

ГЕНЕРАТОРЫ МАЛОГАБАРИТНОЙ СЕРИИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Для улучшения доступа снимите воздухозаборник и воздушный фильтр.
3. Если приводной ремень генератора будет устанавливаться повторно, мелом отметьте направление его вращения.
4. Используя гаечный ключ, поверните ролик автоматического механизма натяжения по часовой стрелке, если смотреть с правой стороны автомобиля, и зафикси руйте его в этом положении. После уменьшения натяжения приводного ремня снимите его со шкивов и верните механизм натяжения в исходное положение.
5. Промаркируйте и отсоедините электрические провода от задней части генератора.
6. Вывинтите болт нижнего крепления генератора. Ослабьте верхние болты крепления кронштейна генератора к двигателю.
7. Отвинтите два болта, крепящих генератор к кронштейнам, при этом отметьте расположение болтов, так как они имеют различную длину. Снимите генератор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.
2. Установка производится в последовательности, обратной снятию. Затяните болты крепления генератора требуемым моментом и установите приводной ремень.
