8.5. Проверка состояния и замена элементов опор подвески трансмиссионной сборки

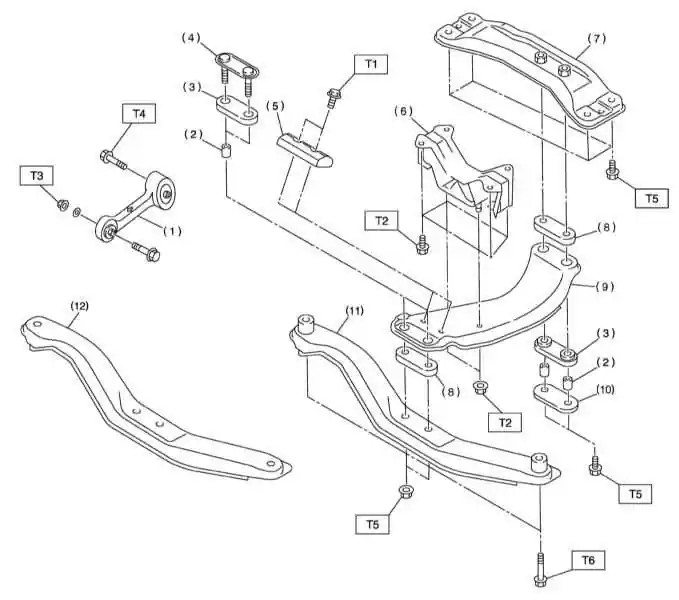

Детали установки опор подвески трансмиссионной сборки показаны на иллюстрации.

Перед снятием элементов опор подвески трансмиссионной сборки отсоедините отрицательный провод от батареи.

1 — Ограничитель раскачиваний
2 — Дистанционная втулка
3 — Резиновая подушка C
4 — Передняя пластина
5 — Демпфер динамических колебаний
6 — Задняя резиновая подушка
7 — Задняя поперечная балка
8 — Резиновая подушка D
9 — Центральная балка
10 — Задняя пластина
11 — Передняя поперечная балка (модели Outback)

12 — Передняя поперечная балка (модели Legacy)

Усилия затягивания резьбовых соединений, Нм

Т1: 7.5
Т2: 35
Т3: 50
Т4: 58
Т5: 70
Т6: 140

СНЯТИЕ

Ограничитель раскачивания силового агрегата

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите воздухоочиститель
2. Снимите ограничитель раскачивания силового агрегата (см. Раздел Снятие и установка трансмиссионной сборки).


Поперечная балка и резиновые подушки

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поддомкратьте автомобиль и установите его на подпорки.
2. Секции системы выпуска отработавших газов (см. Главу Системы питания и выпуска).
3. Снимите крышку термозащитного экрана.
4. Подоприте коробку передач трансмиссионным домкратом (см. Раздел Снятие и установка трансмиссионной сборки).
5. Снимите заднюю поперечную балку.
6. Отделите резиновую подушку задней опоры подвески силового агрегата.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Удостоверьтесь в отсутствии деформаций металлических компонентов, резиновые элементы проверьте на наличие признаков старения материала, трещин, порезов и прочих повреждений. Произведите необходимый ремонт, вышедшие из строя детали замените.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы весь крепеж был затянут с требуемым усилием.
