12.10. Суппорт переднего тормоза

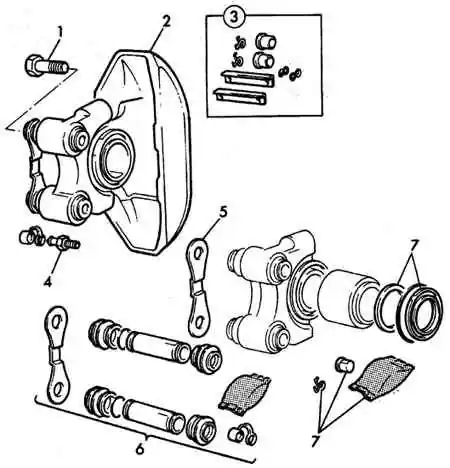

Передний суппорт Bendix

1 – направляющий болт,
2 – суппорт,
3 – детали крепления тормозной колодки,
4 – штуцер прокачки,
 5 – пластины установки,
6 – сборки направляющего пальца,
7 – ремонтный набор

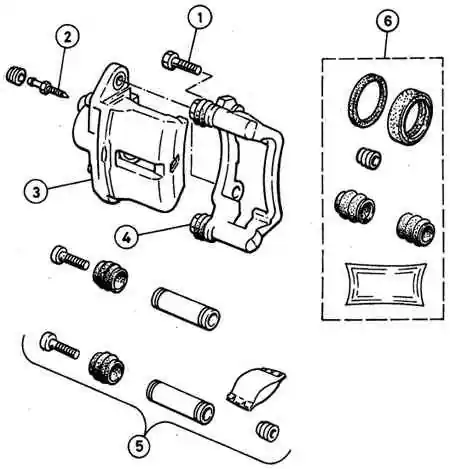

Передний суппорт Girling

1 – болт подвески,
2 – штуцер прокачки,
3 – суппорт,
 4 – подвеска установки,
5 – сборка направляющего пальца,
6 – ремонтный набор

СУППОРТ BENDIX

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднять переднюю часть автомобиля и зафиксировать на подставках.
2. Снять соответствующее колесо.
3. Используя G-образный зажим, пережать тормозной шланг.
4. Снять тормозные колодки.
5. Очистить область вокруг соединительной муфты тормозного шланга и суппорта.
6. Ослабить соединение.
7. Отсоединить электрический разъем от датчика износа тормозных колодок.
8. Отвинтить два болта крепления суппорта к поворотному кулаку.
9. Снять суппорт с тормозного диска, отвинтить суппорт с тормозного шланга.

Ремонт суппорта

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Соблюдая осторожность очистить суппорт от тормозной пыли и грязи.
2. Извлечь поршень из корпуса суппорта и снять пылезащитное уплотнение.
3. Используя маленькую отвертку, извлечь уплотнительное кольцо поршня. При этом соблюдать большую осторожность, чтобы не повредить отверстие под поршень в суппорте.
4. Полностью очистить все детали, используя метиловый или изопропиловый спирт или специальную жидкость для очистки гидравлической тормозной системы. Не использовать бензин или другие растворители, которые разъедают резиновые уплотнительные кольца.
5. Используя сжатый воздух, высушить все детали и продуть каналы в суппорте.
6. Проверить все детали на износ и повреждения.
7. Особое внимание обратить на состояние рабочих поверхностей цилиндра и поршня. Если они поцарапаны или имеют явные следы износа, необходимо заменить суппорт в сборе.
8. Резиновые уплотнительные кольца и защитные уплотнения подлежат обязательной замене.
9. Перед сборкой проверить, что все детали чистые и сухие.
10. Смазать цилиндр суппорта, поршень и новое уплотнительное кольцо чистой тормозной жидкостью.
11. Пальцами руки установить новое уплотнительное кольцо в цилиндр суппорта.
12. Установить пылезащитный чехол на поршень таким образом, чтобы внутренний диаметр чехла вошел в канавку поршня.
13. Вставить поршень в суппорт и одновременно вставить наружную кромку пылезащитного чехла в суппорт до ее фиксации.
14. Если производится замена направляющих пальцев, то смазать их специальной смазкой и установить защитные чехлы в канавки направляющих пальцев.
15. Вставить направляющие пальцы в суппорт и расположить наружную часть чехла в канавках.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Навинтить суппорт на тормозной шланг, затем установить суппорт на тормозной диск.
2. Покрыть резьбу болтов крепления суппорта средством против отвинчивания (Loctite Frenetanch).
3. Ввинтить болты вместе с пластиной установки и затянуть их требуемым моментом.
4. Затянуть соединительную гайку тормозного шланга и установить тормозные колодки.
5. Затянуть соединительную гайку тормозного шланга и установить тормозные колодки.
6. Установить колесо и опустить автомобиль.

СУППОРТ GIRLING

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
Предупреждение

При установке суппорта на место использовать новые болты крепления направляющего пальца.
1. Поднять переднюю часть автомобиля и зафиксировать на подставках.
2. Снять соответствующее колесо.
3. Используя G-образный зажим, пережать тормозной шланг.
4. Снять тормозные колодки.
5. Очистить область вокруг соединительной муфты тормозного шланга и суппорта.
6. Ослабить соединение.
7. Отсоединить электрический разъем от датчика износа тормозных колодок.
8. Отвинтить верхний болт крепления направляющего пальца суппорта. При этом для удержания пальца от проворачивания использовать тонкий гаечный ключ.
9. Отвинтить нижний болт крепления направляющего пальца суппорта. При этом для удержания пальца от проворачивания использовать тонкий гаечный ключ.
10. Снять суппорт с тормозного диска, отвинтить суппорт с тормозного шланга.

Ремонт

Ремонт производится аналогично суппорту Bendix (см. выше).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Навинтить суппорт на тормозной шланг.
2. Покрыть резьбу болтов направляющих пальцев средством против отвинчивания (Loctite Frenetanch), ввинтить болт в нижний направляющий палец, прижать суппорт и ввинтить болт в верхний направляющий палец.
3. Затянуть оба болта требуемым моментом.
4. Затянуть соединительную гайку тормозного шланга и установить тормозные колодки.
5. Снять зажим с тормозного шланга и удалить воздух из тормозной системы.
6. Установить колесо и опустить автомобиль.
